Stack FlashHobby F722 FC + 60A ESC

Opis szczegółowy produktu

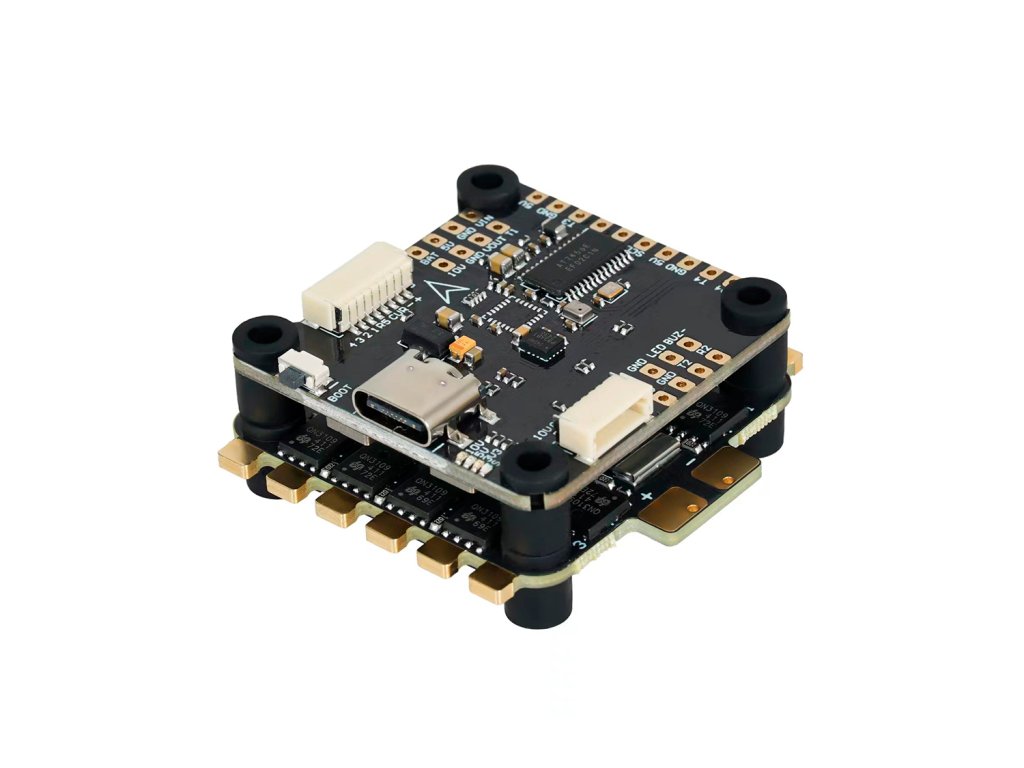

Stack FlashHobby F722 FC + 60A ESC

Stack FlashHobby F722 + 60A 4-in-1 ESC to wysokowydajny moduł kontroli lotu i zasilania zaprojektowany do dronów FPV. Łączy kontroler lotu F722 (z Betaflight OSD i kompatybilnością z DJI) oraz solidny 60A 4-in-1 ESC, oferując kompaktowe, zintegrowane rozwiązanie dla konfiguracji LiPo 3S–6S. Idealny do freestyle'u, wyścigów lub cinewhoopów, które wymagają wydajnego okablowania i mocnego outputu.

Cechy:
- Integracja plug-and-play zmniejsza złożoność okablowania i skraca czas montażu
- Pełna kompatybilność z DJI O3, RunCam Link, Caddx Vista lub DJI Air Unit V1
- Wbudowany OSD i wsparcie telemetrii upraszczają konfigurację kontroli lotu
- Wysoka obciążalność prądowa i niezawodne zabezpieczenia (TVS, kondensator) zwiększają trwałość
- Wiele wyjść napięciowych (5V, 9V, 3,3V) do bezpośredniego zasilania peryferiów
- Pady LED i buzzer do sygnalizacji stanu i niestandardowego oświetlenia

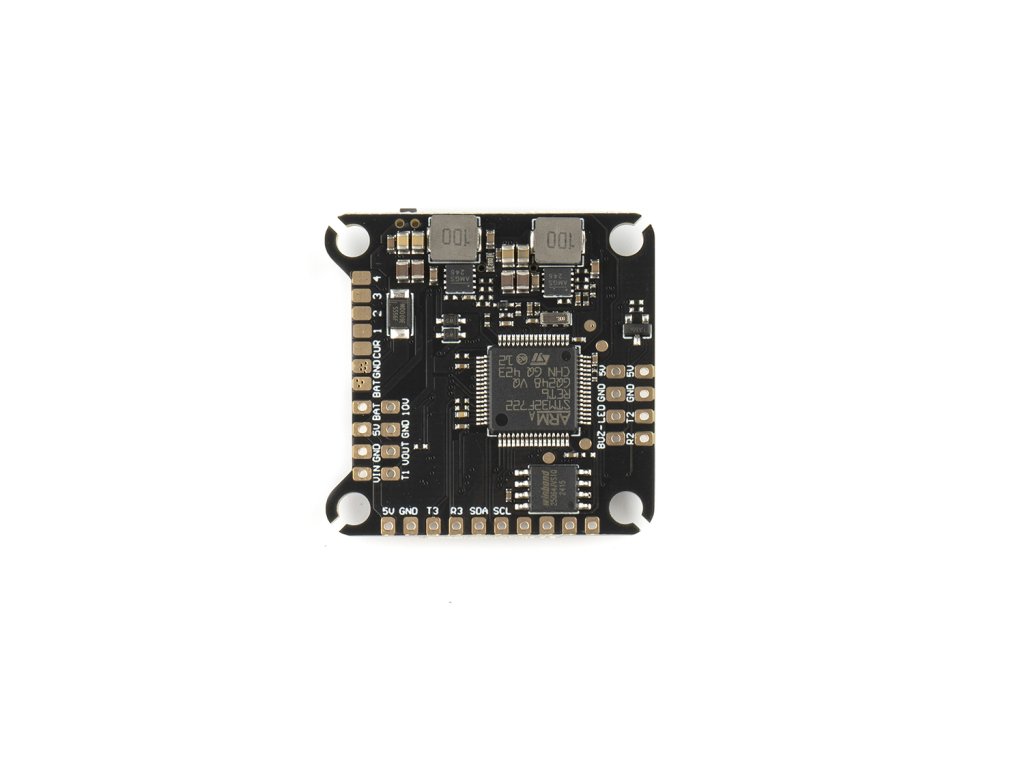

Specyfikacja FC:
Nazwa produktu: FLASH HOBBY F722 30.5x30.5 Flight Controller
MCU: STM32F722RET6
IMU(Gyro): ICM42688
Typ portu USB: Type-C
Barometr: BMP280
Układ OSD: BetaFlight OSD z układem AT7456E
Sposób podłączenia DJI Air Unit: Obsługiwane dwa sposoby: złącze 6-pin lub bezpośrednio
Wtyk DJI 6-pin: Obsługiwany. W pełni kompatybilny z DJI O3/RunCam Link/Caddx Vista/DJI Air Unit V1, nie trzeba zmieniać żadnego kabla
Black box: Black Box 16M
Wejście czujnika prądu: Obsługiwane. Dla ESC 50A ustaw scale =180 i Offset = 0
Wejście zasilania: LiPo 3S-6S (przez złącze ESC 8-PIN)
Wyjście 5V BEC: 5 grup wyjść 5V, całkowite obciążenie prądowe 3A
Wyjście 9V: 3 grupy wyjść 9V, całkowite obciążenie prądowe 2,5A
Wyjście 3,3V: 1 grupa wyjścia 3,3V, maksymalny prąd 300 mA
Sygnał ESC: M1 - M4
UART: 6 zestawów (UART2, UART5, UART3), ART6 (dedykowany dla SBUS), UART4 (dedykowany dla telemetrii ESC), UART1 (dedykowany dla ustawień danych VTX)
Sbs: Debugowanie na kanale UART6
Telemetria ESC: UART R4 (UART4)
I2C: Obsługiwane. Pady SDA i SCL po stronie przedniej. Używane do magnetometru
Pad LED: Obsługiwany. Pady LED, 5V i GND na spodzie strony przedniej. Używane do WS2812 LED sterowanego firmware Betaflight
Buzzer: obsługiwany, pady 5V, BZ dla buzzera 5V
Przycisk BOOT:
Obsługiwany.
[A]: Przytrzymanie przycisku BOOT i jednoczesne włączenie zasilania FC wymusza wejście FC w tryb DFU, służy to do flashowania firmware, gdy FC ulegnie zbrickowaniu.
[B]: Gdy FC jest włączony i w trybie standby, przycisk BOOT może służyć do sterowania taśmami LED podłączonymi do złączy LED1-LED4 na spodniej stronie. Domyślnie krótkie naciśnięcie przycisku BOOT przełącza tryby wyświetlania LED. Długie naciśnięcie przycisku BOOT przełącza między trybem SpeedyBee-LED a trybem BF-LED. W trybie BF-LED wszystkie taśmy LED1-LED4 będą sterowane firmware Betaflight
Obsługiwane firmware kontrolera lotu: BetaFlight (domyślnie)
Nazwa targetu firmware: STM32F722RET6
Montaż: 30,5x30,5 mm (średnica otworu 4 mm)
Wymiary: 37x37x6,6 mm
Waga: 7,5 g

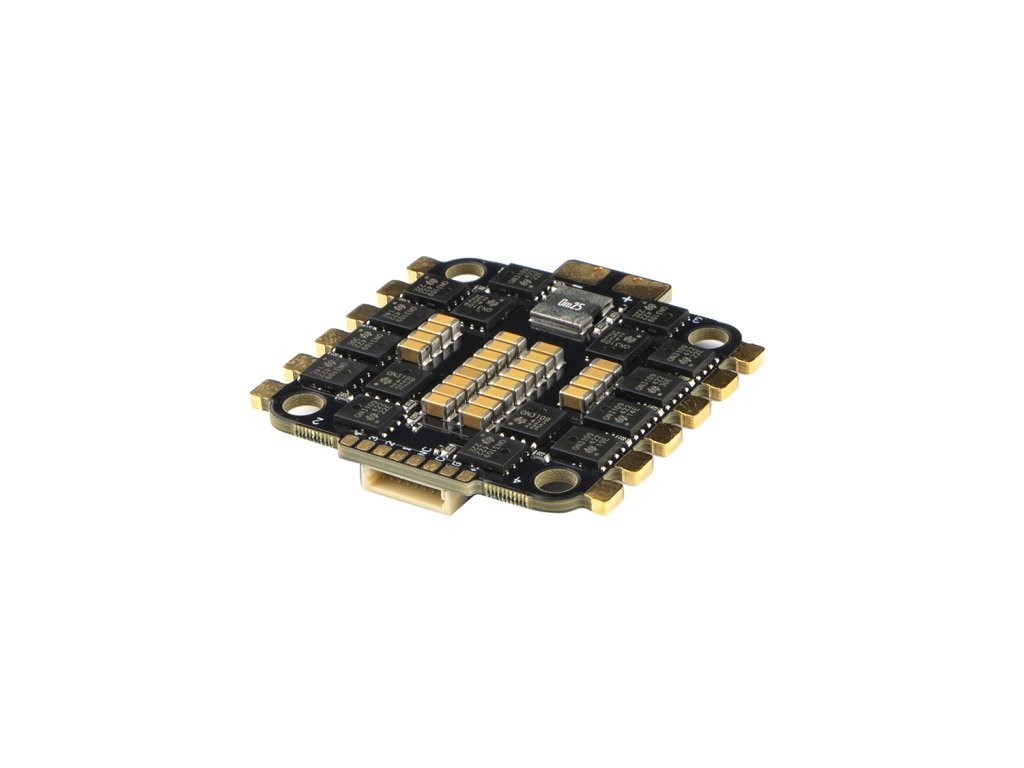

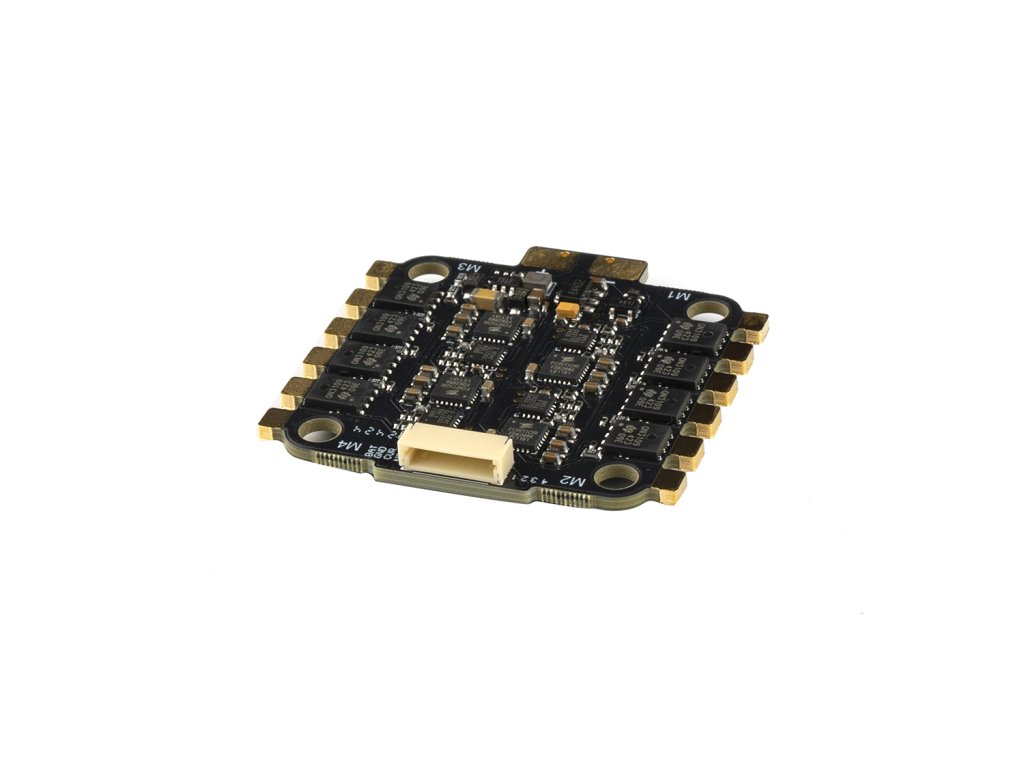

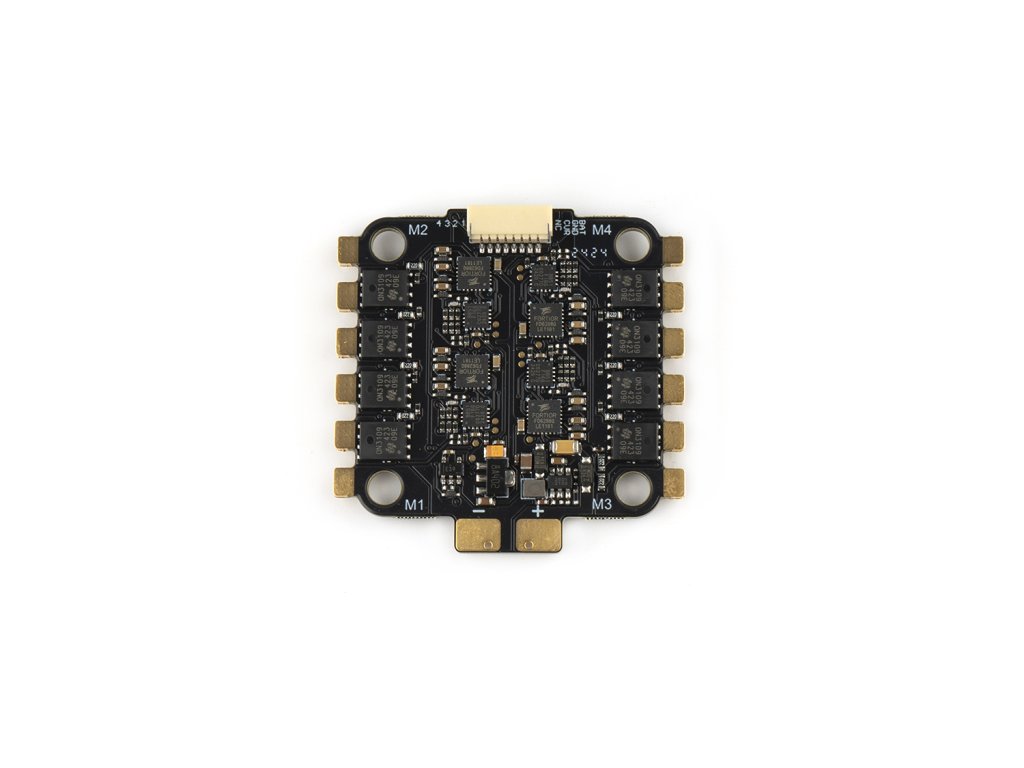

Specyfikacja ESC:
Nazwa produktu: FLASH HOBBY BLS 60A 30.5x30.5 4-in-1 ESC
Firmware: BLS 16.7
Prąd ciągły: 55A x4
Prąd chwilowy: 60A (5 sekund)
Dioda zabezpieczająca TVS: Tak
Kondensator zewnętrzny: 35V 560µF Low ESR (w zestawie)
Protokół ESC: DSHOT300/600
Wejście zasilania: LiPo 3-6S
Wyjście zasilania: VBAT
Czujnik prądu: Obsługiwany (Scale=180 Offset=0)
Telemetria ESC: Nieobsługiwana
Montaż: 30,5x30,5 mm (średnica otworu 4 mm)
Wymiary: 42,3x37x6,2 mm
Waga: 12 g

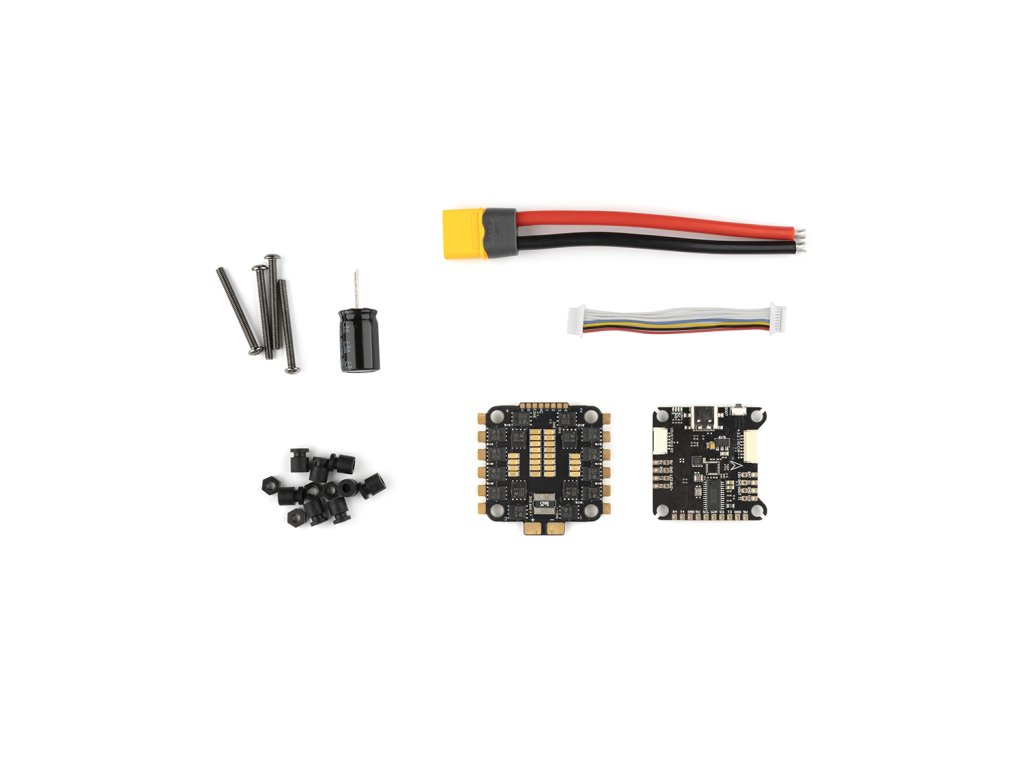

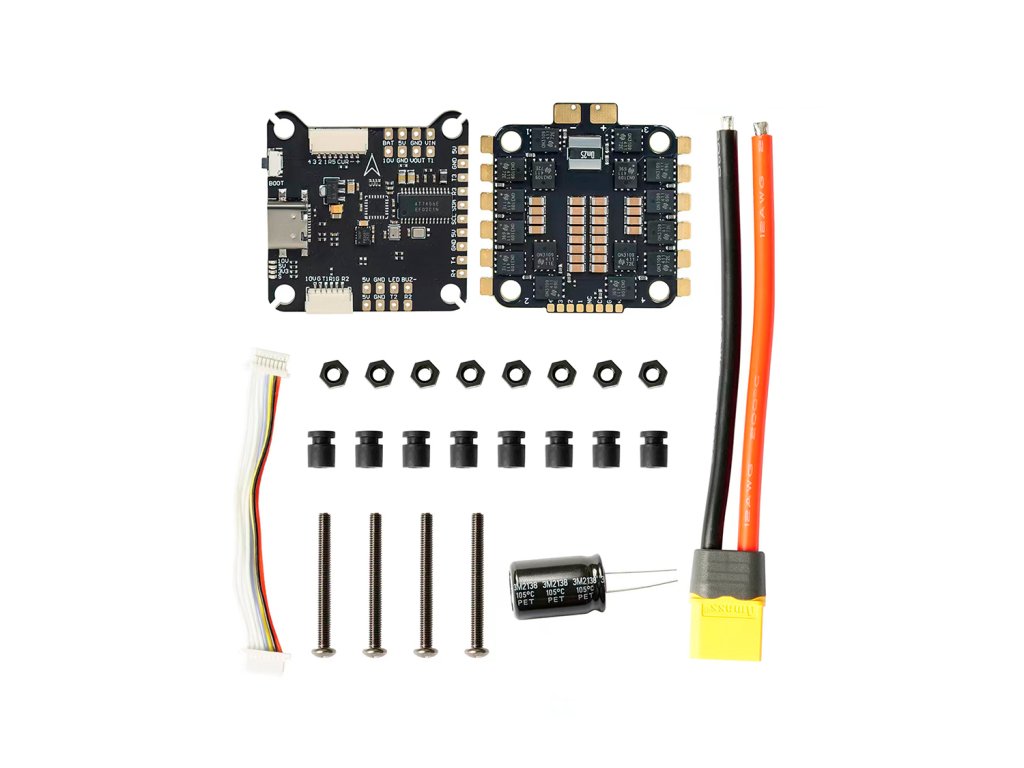

Zawartość zestawu:
1x Stack FlashHobby F722 FC + 60A ESC
