Power module Holybro PM02 V3-12S

Opis szczegółowy produktu

Power module Holybro PM02 V3-12S

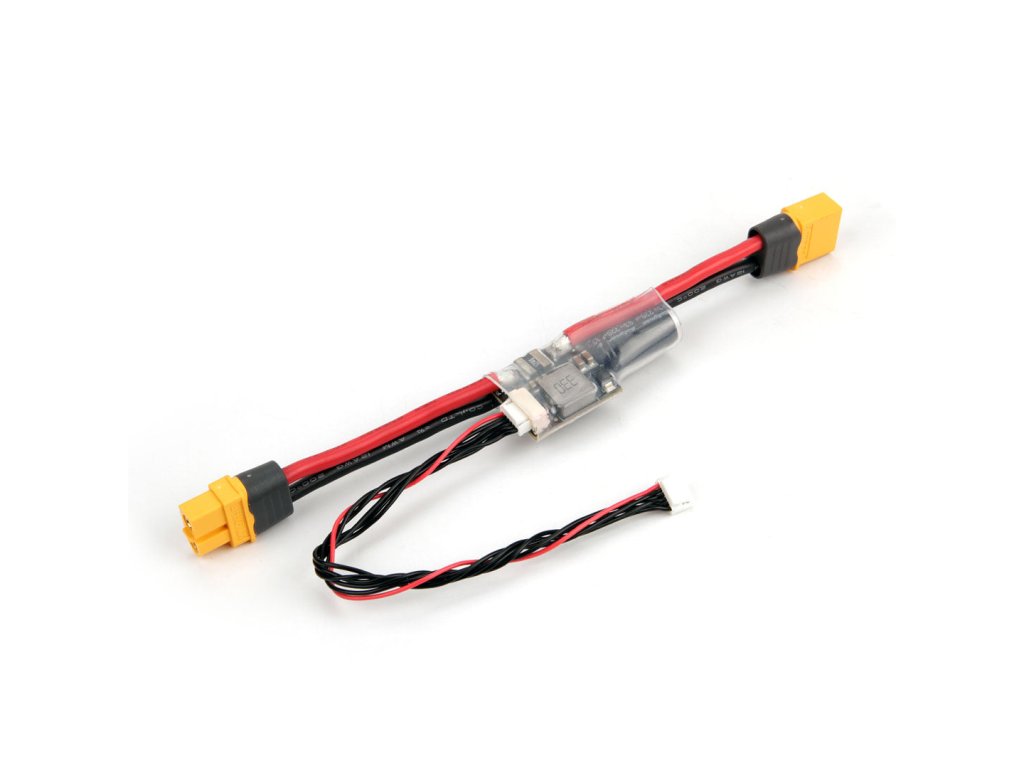

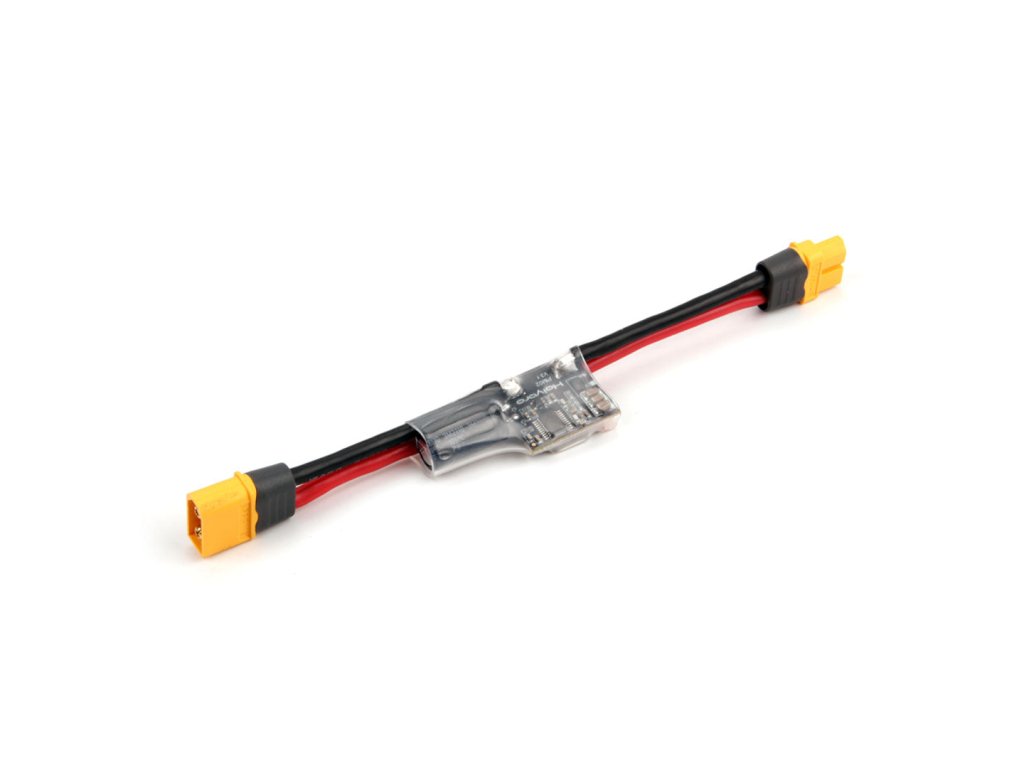

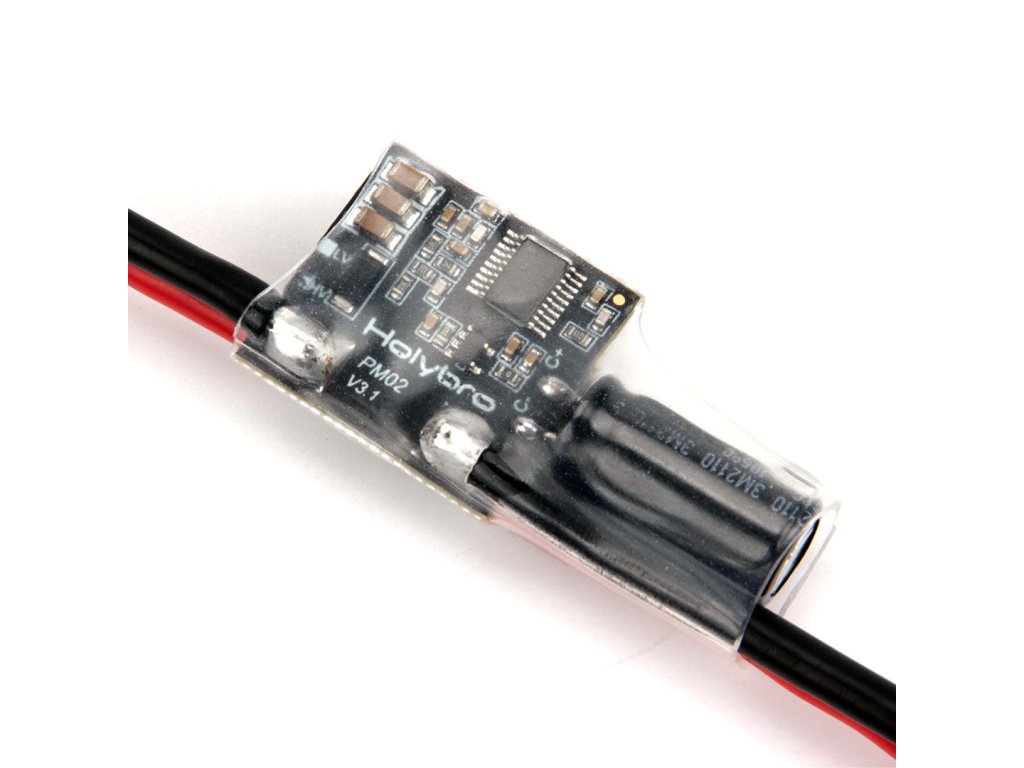

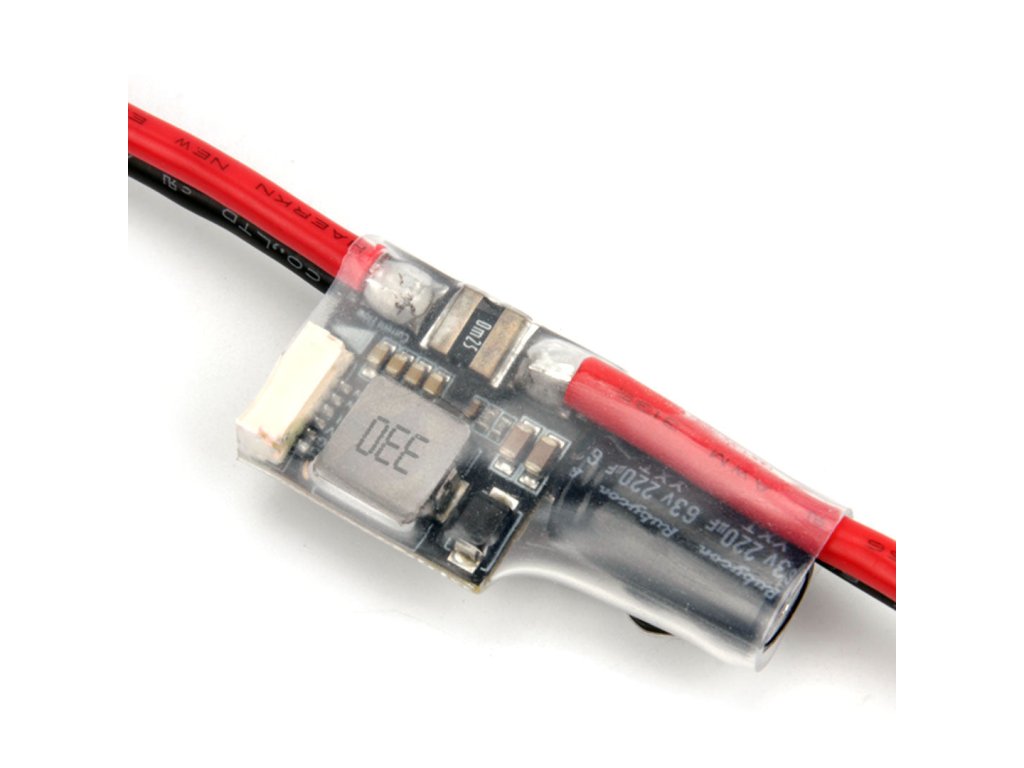

Moduł zasilania PM02 to prosty sposób na dostarczanie stabilizowanego napięcia 5,2V do kontrolera lotu z baterii, jednocześnie umożliwiając pomiar poboru prądu oraz napięcia baterii poprzez sygnał analogowy przesyłany kablem 6-pin JST-GH. Moduł jest wyposażony w fabrycznie przylutowane przewody, kondensator oraz złącza XT60 na obu końcach, a także koszulkę termokurczliwą na PCBA zapewniającą ochronę fizyczną.

Uwaga:

- Wtyczka XT60 oraz przewód 12AWG fabrycznie przylutowane do płytki są przystosowane do prądu ciągłego 30A oraz prądu chwilowego 60A (< 60 sekund). W przypadku wykorzystania wyższego prądu należy odpowiednio zmienić typ wtyczki oraz przekrój przewodu. Możesz skorzystać z tej tabeli jako punktu odniesienia.
- Ten moduł zasilania PM02 wykorzystuje analogowy sygnał wyjściowy i nie jest kompatybilny z Pixhawk 5X i 6X (wymagają one cyfrowego modułu PM, np. PM02D).

Specyfikacja:

Napięcie wejściowe: 2S-12S
Znamionowy prąd ciągły PCB: 60A
Znamionowy prąd chwilowy PCB: 100A (<60 sek.)
Maksymalny pomiar prądu: 120A
Wyjście: DC 5,2V i maks. 3A
Dzielnik napięcia: 18,182
Ampery na wolt: 36,364
Waga: 20g

Zawartość zestawu：
1x Moduł zasilania z płytką ze złączami XT60 (fabrycznie przylutowany)
1x Kondensator elektrolityczny: 220uF 63V (fabrycznie przylutowany)
1x Złącze Molex 6-pinowe 15 cm
1x Złącze JST GH 6-pinowe 15 cm
