Moduł GPS Holybro M9N

Opis szczegółowy produktu

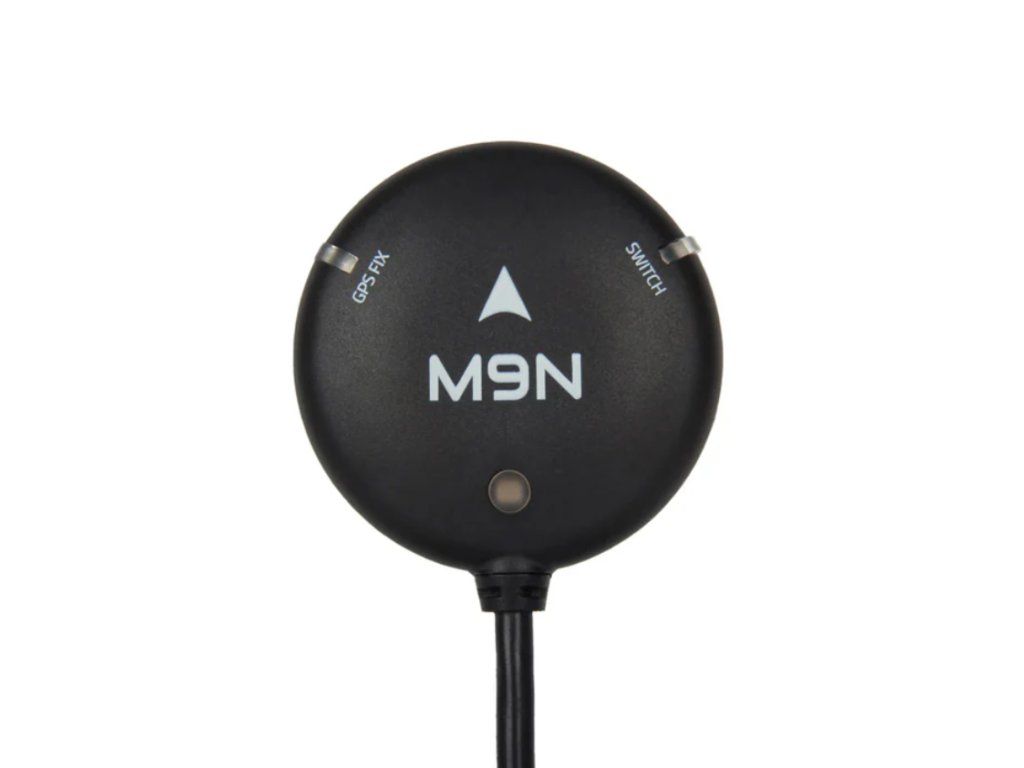

Moduł GPS Holybro M9N

GPS M9N wykorzystuje multikonstelacyjny GNSS oparty na układzie u-blox M9N — jednoczesnym odbiorniku GNSS, który potrafi odbierać i śledzić wiele systemów GNSS. Dzięki architekturze front-end RF wielopasmowej możliwy jest jednoczesny odbiór wszystkich czterech głównych konstelacji GNSS: GPS, Galileo, GLONASS i BeiDou.

Moduł wyposażony jest także w kompas IST8310, trójkolorowy wskaźnik LED, buzzer oraz przełącznik bezpieczeństwa (safety switch). Dostępne są 3 różne opcje złączy do różnych zastosowań. Moduł dostarczany jest z domyślną prędkością transmisji 115200 (wcześniej 38400).

Antena patch o wysokim zysku i wymiarach 25 x 25 mm² zapewnia doskonałe osiągi, a jej dookólna charakterystyka promieniowania zwiększa elastyczność montażu urządzenia. Moduł posiada aktywny układ dla ceramicznej anteny patch oraz akumulator podtrzymujący do szybkiego uruchamiania (warm start).

Cechy:

- Odbiornik GNSS Ublox M9N
- Dokładne pozycjonowanie
- Wysoka częstotliwość aktualizacji nawigacji
- Kompas IST8310
- Antena o wysokim zysku 25*25*4 mm
- Wbudowany buzzer, przełącznik bezpieczeństwa
- Bardzo jasna dioda UI RGB LED

Specyfikacja:

Odbiornik GNSS: Ublox M9N
Liczba jednoczesnych GNSS: do 4 GNSS — BeiDou, Galileo, GLONASS, GPS, QZSS
Pasma częstotliwości: GPS L1, Galileo E1, GLONASS L1, BeiDou B1, SBAS L1, QZSS L1
Kompas: IST8310Protokół wyjściowy: UBX (U-blox), NMEA
Protokół wyjściowy: UBX (U-blox), NMEA
Dokładność: 1,5 m CEP
Częstotliwość aktualizacji nawigacji: do 25 Hz (4 jednoczesne GNSS)
System wspomagania GNSS: EGNOS, GAGAN, MSAS i WAAS, QZSS: L1S
Domyślna prędkość transmisji: 115200
Napięcie wejściowe: 4,7-5,2 V
Typ złącza: JST-GH-10pin
Antena: ceramiczna antena patch 25 x 25 x 4 mm
Zysk anteny: 1,5 dbi
Zysk LNA anteny: 22 dB
Pobór mocy: mniej niż 200 mA @ 5 V
Temperatura pracy: -40~80°C
Wymiary: φ50 x14,4 mm
Waga: 32 g
Długość kabla: 26 cm (kabel 42 cm do zakupu osobno)
Inne:
- Trójkolorowa dioda LED
- Wbudowany buzzer
- Przełącznik bezpieczeństwa (safety switch)
- Wzmacniacz RF LNA MAX2659ELT+
- Ładowalny kondensator Farah
- Niskoszumny stabilizator 3,3 V

Zawartość zestawu:
1x Moduł GPS M9N
1x Stały uchwyt GPS z włókna węglowego
