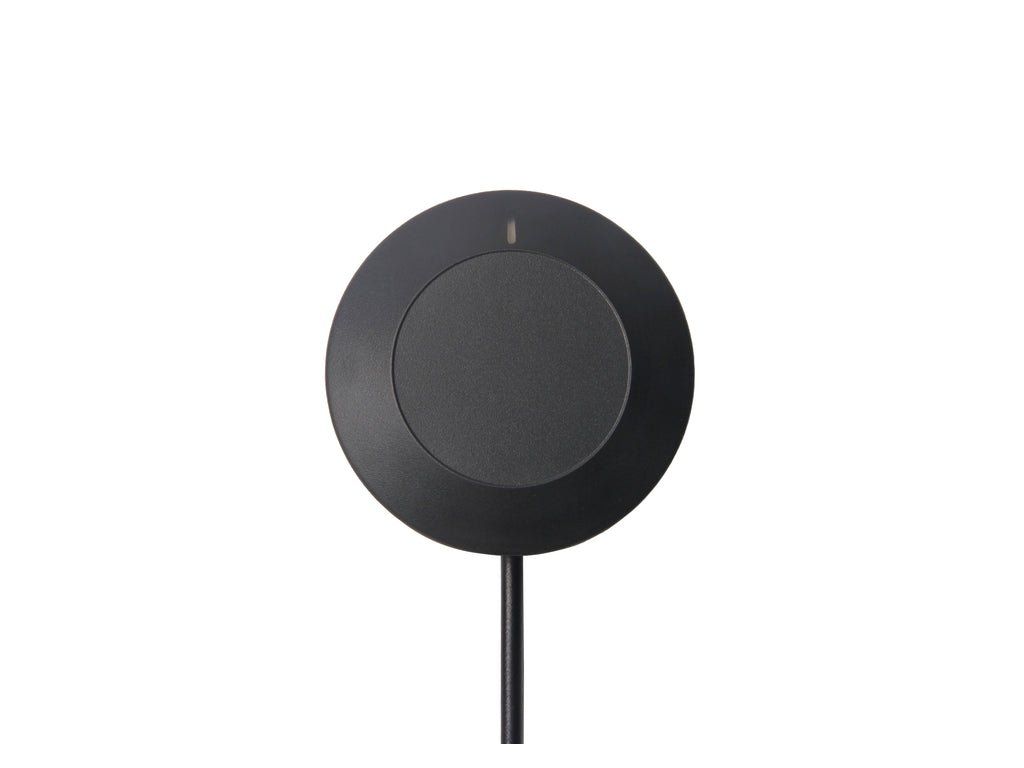

Moduł GPS Holybro M9N V2 Standard

Opis szczegółowy produktu

GPS Module Holybro M9N V2 Standard

Moduł GPS Holybro M9N V2 wykorzystuje wielosystemowy GNSS oparty na odbiorniku u-blox M9N, jednocześnie śledząc GPS, Galileo, GLONASS i BeiDou, co zapewnia niezawodne i dokładne pozycjonowanie. Konstrukcja V2 wyróżnia się wytrzymalszą obudową z klasą odporności na wodę i pył IP67, wbudowanym kompasem IST8310 oraz trójkolorowym wskaźnikiem LED. Antena ceramiczna typu patch 25x25 mm o wysokim zysku zapewnia doskonałe osiągi dzięki dookólnej charakterystyce promieniowania, umożliwiając elastyczny montaż, a wspierają ją aktywny układ antenowy oraz akumulatorek podtrzymujący, gwarantujący szybki ciepły start. Wersja Standard wykorzystuje 10-pinowe złącze JST-GH, kompatybilne z portem wejściowym „GPS Module” lub „GPS1” kontrolera lotu Pixhawk Standard.

Cechy:
— Odbiornik GNSS U-blox M9N śledzi jednocześnie do 4 systemów GNSS (GPS, Galileo, GLONASS, BeiDou)
— Wbudowany kompas IST8310 dla niezawodnych danych o kierunku
— Antena ceramiczna typu patch 25x25 mm o wysokim zysku z dookólną charakterystyką promieniowania
— Klasa odporności na wodę i pył IP67 dla niezawodnego użytku na zewnątrz
— Wskaźnik LED RGB sterowany bezpośrednio przez kontroler lotu
— Akumulatorek podtrzymujący dla szybkich ciepłych startów
— Wysokowydajny filtr SAW i dodatkowe ekranowanie RF dla poprawy jakości sygnału
— 10-pinowe złącze JST-GH kompatybilne z portem wejściowym GPS1 Pixhawk Standard

Specyfikacja:
Odbiornik GNSS: u-blox M9N
Jednoczesne GNSS: do 4 (BeiDou, Galileo, GLONASS, GPS, QZSS)
Pasma częstotliwości: GPS L1, Galileo E1, GLONASS L1, BeiDou B1, SBAS L1, QZSS L1
Kompas: IST8310
Protokół wyjściowy: UBX (u-blox), NMEA
Dokładność: 2,0 m CEP
Częstotliwość aktualizacji nawigacji: do 25 Hz (pojedynczy GNSS), do 10 Hz (4 jednoczesne GNSS)
Wspomaganie GNSS: EGNOS, GAGAN, MSAS, WAAS, QZSS L1S
Domyślna prędkość transmisji: 115200
Napięcie wejściowe: 4,7–5,2 V
Typ złącza: JST-GH 10-pin
Antena: ceramiczna typu patch 25 x 25 x 4 mm
Zysk anteny: 1,5 dBi
Zysk LNA anteny: 22 dB
Pobór mocy: <200 mA @ 5 V
Temperatura pracy: -40°C do 80°C
Wymiary: φ51 mm x 18,5 mm
Waga: 36,8 g
Klasa IP: IP67
Długość kabla: 26 cm (kabel 42 cm dostępny osobno)
Ulepszenia V2: wysokowydajny filtr SAW, dodatkowe ekranowanie RF, wzmacniacz RF LNA MAX2659ELT+, ładowalny kondensator Farad, niskoszumowy stabilizator 3,3 V

Zawartość zestawu:
1x Moduł GPS Holybro M9N V2 (Standard, 10-pin JST-GH)
