Moduł GPS Holybro M9N V2 Secondary

Opis szczegółowy produktu

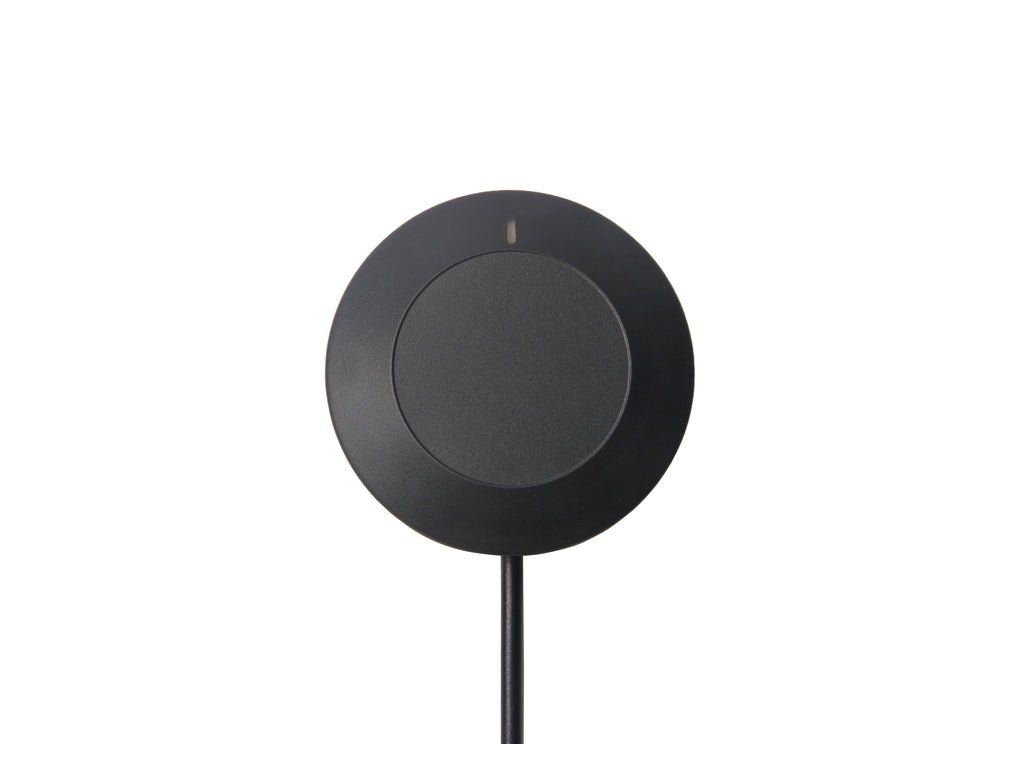

GPS Module Holybro M9N V2 Secondary

Moduł GPS Holybro M9N V2 wykorzystuje wielosystemowy GNSS oparty na odbiorniku u-blox M9N, śledząc jednocześnie GPS, Galileo, GLONASS i BeiDou dla niezawodnego i dokładnego pozycjonowania. Konstrukcja V2 wyróżnia się solidniejszą obudową o stopniu ochrony IP67 przed wodą i pyłem, a także wbudowanym kompasem IST8310 oraz trójkolorowym wskaźnikiem LED. Wysokowzmocniona ceramiczna antena patch 25x25 mm zapewnia doskonałą wydajność dzięki wszechkierunkowej charakterystyce promieniowania umożliwiającej elastyczny montaż, wsparta aktywnym układem antenowym i akumulatorem podtrzymującym dla szybkiego startu na ciepło. Wersja Secondary korzysta z 6-pinowego złącza JST-GH, kompatybilnego z portem "UART & I2C" lub "GPS2" kontrolera lotu Pixhawk Standard, a także z portem GPS2 kontrolera lotu Cube.

Cechy:
— Odbiornik GNSS u-blox M9N śledzi jednocześnie do 4 konstelacji GNSS (GPS, Galileo, GLONASS, BeiDou)
— Wbudowany kompas IST8310 dla niezawodnych danych o kierunku
— Wysokowzmocniona ceramiczna antena patch 25x25 mm z wszechkierunkową charakterystyką promieniowania
— Stopień ochrony IP67 przed wodą i pyłem dla niezawodnego użytku na zewnątrz
— Wskaźnik LED RGB sterowany bezpośrednio przez kontroler lotu
— Akumulator podtrzymujący dla szybkiego startu na ciepło
— Wysokowydajny filtr SAW i dodatkowe ekranowanie RF dla lepszej jakości sygnału
— 6-pinowe złącze JST-GH kompatybilne z portem GPS2 Pixhawk i portem GPS2 kontrolera lotu Cube

Specyfikacja:
Odbiornik GNSS: u-blox M9N
Jednoczesny GNSS: Do 4 (BeiDou, Galileo, GLONASS, GPS, QZSS)
Pasma częstotliwości: GPS L1, Galileo E1, GLONASS L1, BeiDou B1, SBAS L1, QZSS L1
Kompas: IST8310
Protokół wyjściowy: UBX (u-blox), NMEA
Dokładność: 2,0 m CEP
Częstotliwość aktualizacji nawigacji: Do 25 Hz (pojedynczy GNSS), do 10 Hz (4 jednoczesne GNSS)
Wspomaganie GNSS: EGNOS, GAGAN, MSAS, WAAS, QZSS L1S
Domyślna prędkość transmisji: 115200
Napięcie wejściowe: 4,7–5,2 V
Typ złącza: JST-GH 6-pin
Antena: ceramiczna antena patch 25 x 25 x 4 mm
Zysk anteny: 1,5 dBi
Zysk LNA anteny: 22 dB
Pobór mocy: <200 mA @ 5 V
Temperatura pracy: -40°C do 80°C
Wymiary: φ51 mm x 18,5 mm
Waga: 36,8 g
Stopień ochrony IP: IP67
Długość kabla: 26 cm (kabel 42 cm dostępny osobno)
Ulepszenia V2: wysokowydajny filtr SAW, dodatkowe ekranowanie RF, wzmacniacz RF LNA MAX2659ELT+, ładowalny kondensator faradowy, niskoszumowy stabilizator 3,3 V

Zawartość zestawu:
1x Moduł GPS Holybro M9N V2 (Secondary, 6-pin JST-GH)
