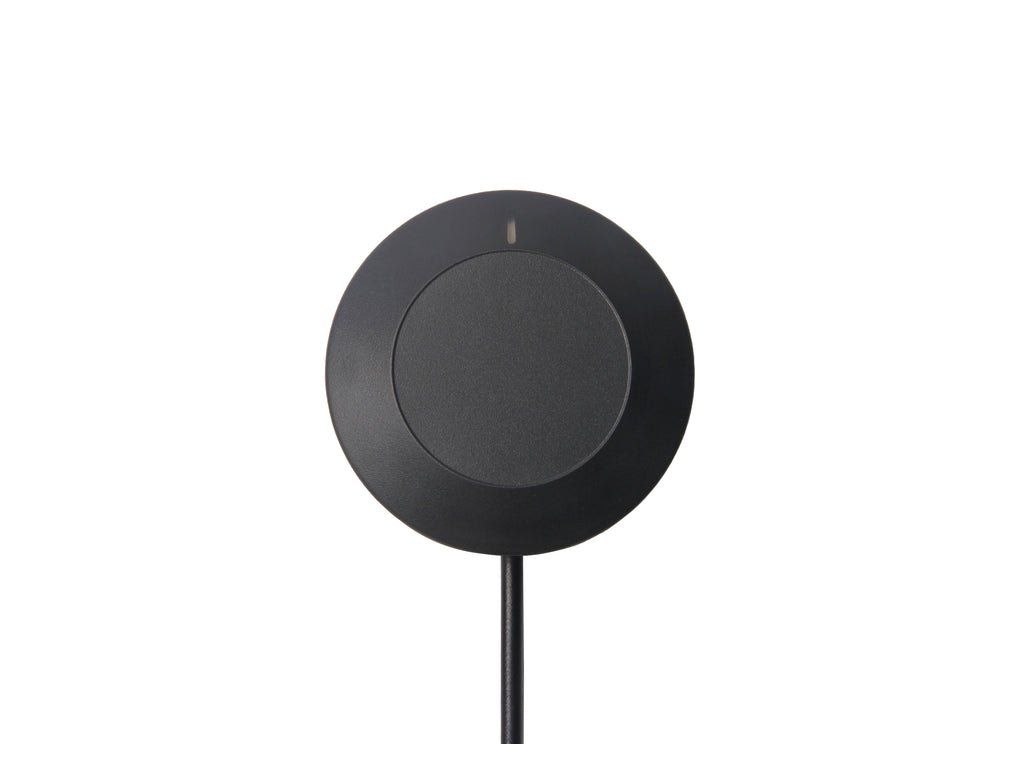

Moduł GPS Holybro M10 V2 Standard

Opis szczegółowy produktu

GPS Module Holybro M10 V2 Standard

Moduł GPS Holybro M10 V2 wykorzystuje wielosystemowy GNSS oparty na odbiorniku u-blox M10, jednocześnie śledząc GPS, Galileo, GLONASS i BeiDou dla niezawodnego i dokładnego pozycjonowania. Konstrukcja V2 charakteryzuje się solidniejszą obudową z klasą wodo- i pyłoszczelności IP67, wbudowanym kompasem IST8310 oraz trójkolorowym wskaźnikiem LED. Antena ceramiczna typu patch o wysokim zysku 25x25 mm zapewnia doskonałą wydajność z dookólną charakterystyką promieniowania, umożliwiając elastyczny montaż, wspierana przez aktywny układ anteny i akumulatorek podtrzymujący dla szybkiego ciepłego startu. Ta wersja Standard wykorzystuje 10-pinowe złącze JST-GH, kompatybilne z portem wejściowym „GPS Module” lub „GPS1” w kontrolerze lotu Pixhawk Standard.

Cechy:
— Odbiornik GNSS U-blox M10 śledzi jednocześnie do 4 konstelacji GNSS (GPS, Galileo, GLONASS, BeiDou)
— Wbudowany kompas IST8310 dla niezawodnych danych o kursie
— Antena ceramiczna typu patch o wysokim zysku 25x25 mm z dookólną charakterystyką promieniowania
— Klasa wodo- i pyłoszczelności IP67 dla niezawodnego użytku na zewnątrz
— Wskaźnik LED RGB sterowany bezpośrednio przez kontroler lotu
— Akumulatorek podtrzymujący dla szybkiego ciepłego startu
— Wysokiej jakości filtr SAW i dodatkowe ekranowanie RF dla lepszej jakości sygnału
— 10-pinowe złącze JST-GH kompatybilne z portem wejściowym Pixhawk Standard GPS1

Specyfikacja:
Odbiornik GNSS: u-blox M10
Jednoczesne GNSS: do 4 (BeiDou, Galileo, GLONASS, GPS, QZSS)
Pasma częstotliwości: GPS L1, Galileo E1, GLONASS L1, BeiDou B1, SBAS L1, QZSS L1
Kompas: IST8310
Protokół wyjściowy: UBX (u-blox), NMEA
Dokładność: 1,5 m CEP
Częstotliwość aktualizacji nawigacji: do 25 Hz (4 jednoczesne GNSS)
Wspomaganie GNSS: EGNOS, GAGAN, MSAS, WAAS, QZSS L1S
Domyślna prędkość transmisji: 115200
Napięcie wejściowe: 4,7–5,2 V
Typ złącza: JST-GH 10-pin
Antena: 25 x 25 x 4 mm ceramiczna typu patch
Zysk anteny: 1,5 dBi
Zysk LNA anteny: 22 dB
Pobór mocy: <200 mA @ 5 V
Temperatura pracy: -40°C do 80°C
Wymiary: φ51 mm x 18,5 mm
Waga: 36,8 g
Klasa IP: IP67
Długość kabla: 26 cm (kabel 42 cm dostępny osobno)
Ulepszenia V2: Wysokiej jakości filtr SAW, dodatkowe ekranowanie RF, wzmacniacz RF LNA MAX2659ELT+, akumulatorowy kondensator Farad, niskoszumowy stabilizator 3,3 V

Zawartość zestawu:
1x Moduł GPS Holybro M10 V2 (Standard, 10-pin JST-GH)
