FPV Thermal Camera Pilotix T256 CVBS (9mm)

Opis szczegółowy produktu

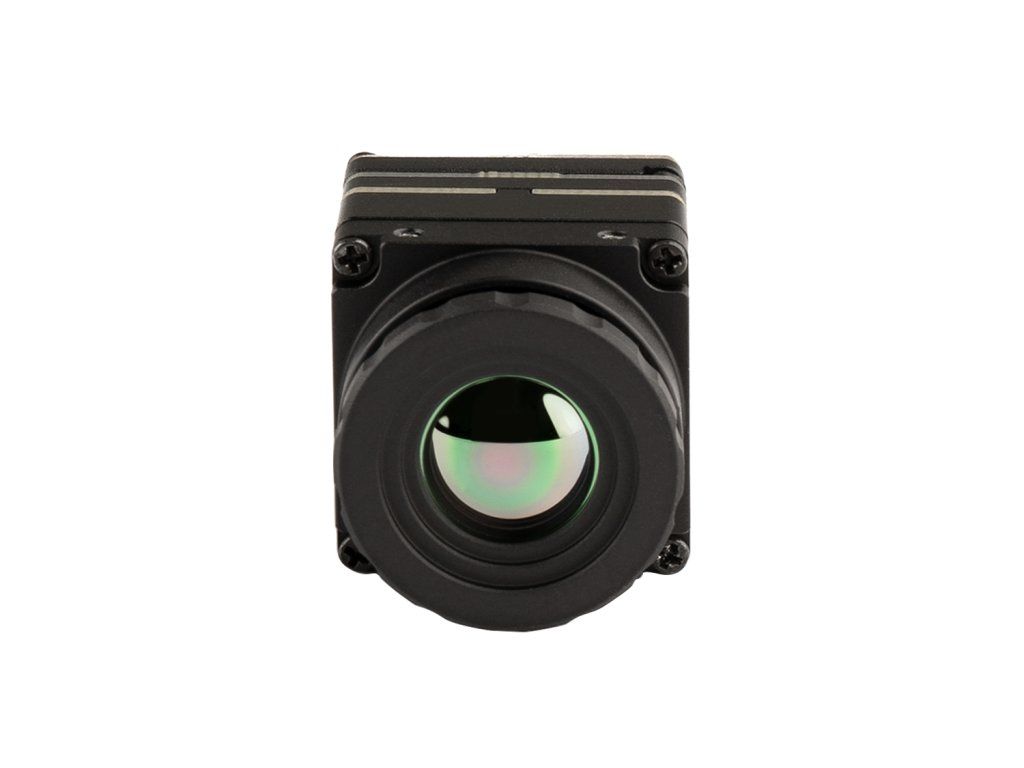

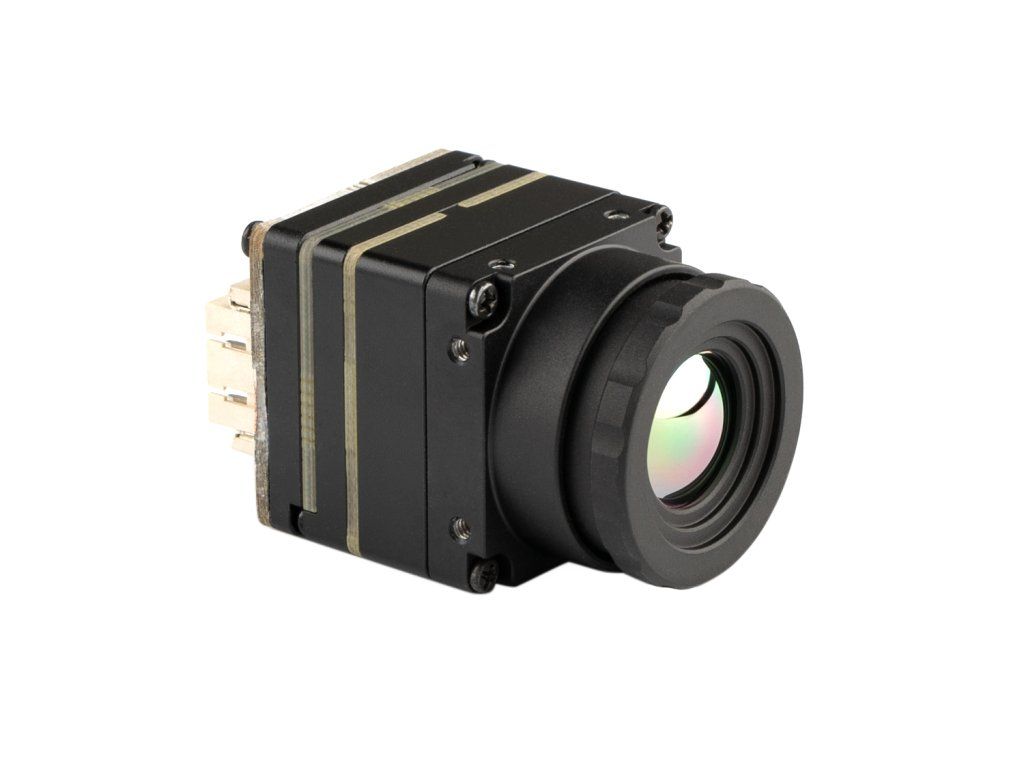

Kamera termowizyjna FPV Pilotix T256 CVBS (9 mm)

Pilotix T256 CVBS (9 mm) to kompaktowy, niechłodzony moduł kamery termowizyjnej przeznaczony do analogowych systemów FPV, nadzoru z wykorzystaniem bezzałogowych statków powietrznych (UAV), zastosowań poszukiwawczych oraz monitoringu przemysłowego. Wykorzystuje on detektor podczerwieni z tlenkiem wanadu, zapewniając niezawodny obraz termiczny w ciemności, dymie, mgle i innych warunkach ograniczonej widoczności.

Ta wersja posiada analogowe wyjście CVBS, dzięki czemu jest kompatybilna z tradycyjnymi nadajnikami FPV, monitorami i goglami. Obiektyw 9 mm zapewnia węższe pole widzenia w porównaniu z wersjami szerokokątnymi, co pozwala na lepsze wykrywanie i obserwację odległych źródeł ciepła. Dzięki temu nadaje się do dalekosiężnego zwiadu termowizyjnego, zadań inspekcyjnych oraz operacji poszukiwawczych z powietrza.

Jej lekka konstrukcja, niskie zużycie energii i kompaktowe wymiary sprawiają, że kamerę można łatwo zintegrować z niestandardowymi konstrukcjami dronów i projektami wbudowanymi, w których wymagane jest analogowe wideo termowizyjne.

Cechy:
- Niechłodzony detektor podczerwieni z płaszczyzną ogniskową z tlenku wanadu
- Rozdzielczość obrazu termowizyjnego 256×192
- Analogowe wyjście wideo CVBS
- Obiektyw 9 mm do obserwacji termicznej na większym zasięgu
- Wysoka czułość 25 mK NETD
- Wiele palet wyświetlania termowizyjnego
- Płynny zoom cyfrowy 1,0×–8,0×
- Funkcje lustrzanego odbicia obrazu
- Lekka, kompaktowa obudowa
- Odpowiednia do trudnych warunków środowiskowych

Specyfikacja:

Typ detektora: Niechłodzony detektor płaszczyzny ogniskowej na podczerwień z tlenkiem wanadu
Rozdzielczość: 256x192
Obiektyw: 9 mm
Efektywna częstotliwość odświeżania: 25/50 Hz
Rozstaw pikseli: 12 μm
Pole widzenia (FOV): 19,4° × 14,6° × 24,1° (H × V × D)
Pasmo spektralne: 8–14 μm
Różnica temperatur równoważna szumowi (NETD): 25 mK przy 25 °C, F#1,0, 25 Hz
Stała czasowa termiczna: <12 ms

Regulacja obrazu:

Korekcja nierównomierności: Korekcja migawki/algorytm bezmigawkowy
Regulacja jasności/kontrastu: 0~100, opcjonalnie
Polaryzacja/paleta: Białe gorące/Czarne gorące/Obsługa różnych palet
Zoom cyfrowy: zoom ciągły 1,0–8,0x (wielkość kroku: 0,1)
Odbicie lustrzane obrazu: pionowe/poziome/diagonalne

Parametry elektryczne:

Wideo analogowe: PAL/NTSC
Interfejs komunikacyjny: UART/I2C
Wejście zasilania: 5 V
Typowe zużycie energii przy 25°C: <0,35 W

Charakterystyka fizyczna:

Waga (bez obiektywu): <7 g
Wymiary (bez obiektywu): 21 x 21 x 10,3 mm

Dostosowanie do warunków środowiskowych:

Temperatura pracy: -40 °C~+80°C
Temperatura przechowywania: -50°C~+85°C
Wilgotność: 5%–95%, bez kondensacji
Wibracje: 6,06 g, wibracje losowe, wszystkie osie
Uderzenia: 80 g, 4 ms, końcowa fala piłokształtna o szczytowej wartości, trzy osie i sześć kierunków

Zawartość opakowania:

1x kamera termowizyjna FPV Pilotix T256 CVBS (9 mm)
1x kabel interfejsu
