FPV Thermal Camera Pilotix T384 (4mm) v1.1

Opis szczegółowy produktu

Pilotix T384 FPV-Wärmebildkamera (4 mm) v1.1

Die Pilotix Thermal T384 FPV-Kamera v1.1 ist eine verbesserte, kompakte Wärmebildlösung, die speziell für Drohnenanwendungen entwickelt wurde. Diese Version verfügt über neu gestaltete Anschlüsse auf der Rückseite für eine einfachere Integration und eine reduzierte Platinengröße von 20×20 mm, wodurch sie sich für leichte Konstruktionen eignet. Ausgestattet mit einem 4-mm-Objektiv und einem Betriebsbereich im Infrarotband von 8–14 μm bietet die Kamera eine präzise Erkennung von Wärmesignaturen mit einer Auflösung von 384×288 Pixeln.

Merkmale:

- Thermische Auflösung: 384×288 Pixel für klare Bilddetails
- 4-mm-Objektiv mit einem Sichtfeld von 26,46° × 19,81°
- Wellenlängenbereich: 8–14 μm (Infrarotspektrum)
- Hohe Empfindlichkeit: NETD ≤40 mK für genaue Temperaturerfassung
- Großer Betriebstemperaturbereich: -40 °C bis +60 °C
- Leichtes und kompaktes Design (20×20 mm Platine, nur 23 g)

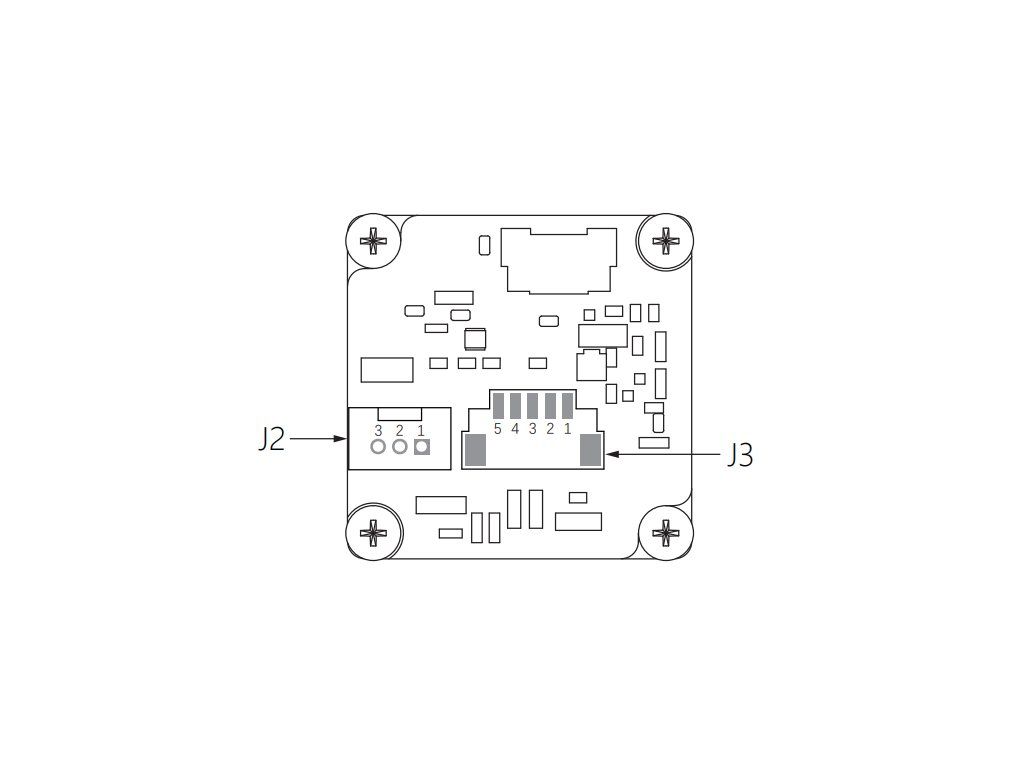

- Neues Steckerlayout (J2 – 3-polig, J3 – 5-polig) für vereinfachte Verkabelung
- Stromversorgung: DC 5–12 V, geringer Verbrauch ≤0,8 W
- Automatische Standbildaktualisierung alle 90 s

Technische Daten:

Sensortyp: VOx-Mikrobolometer
Auflösung: 384×288 Pixel
Pixelgröße: 12 μm
Spektralbereich: 8–14 μm
NETD: ≤40 mK (@25 °C, F#1,0)
Sichtfeld (FOV): 26,46° (H) × 19,81° (V) × 33,19° (D)
Objektiv: 4 mm Brennweite
Betriebstemperatur: -40 °C bis +60 °C
Lagertemperatur: -45 °C bis +75 °C
Luftfeuchtigkeit: <90 % r. F. (Betrieb und Lagerung)
Stromversorgung: DC 5–12 V
Leistungsaufnahme: ≤0,8 W

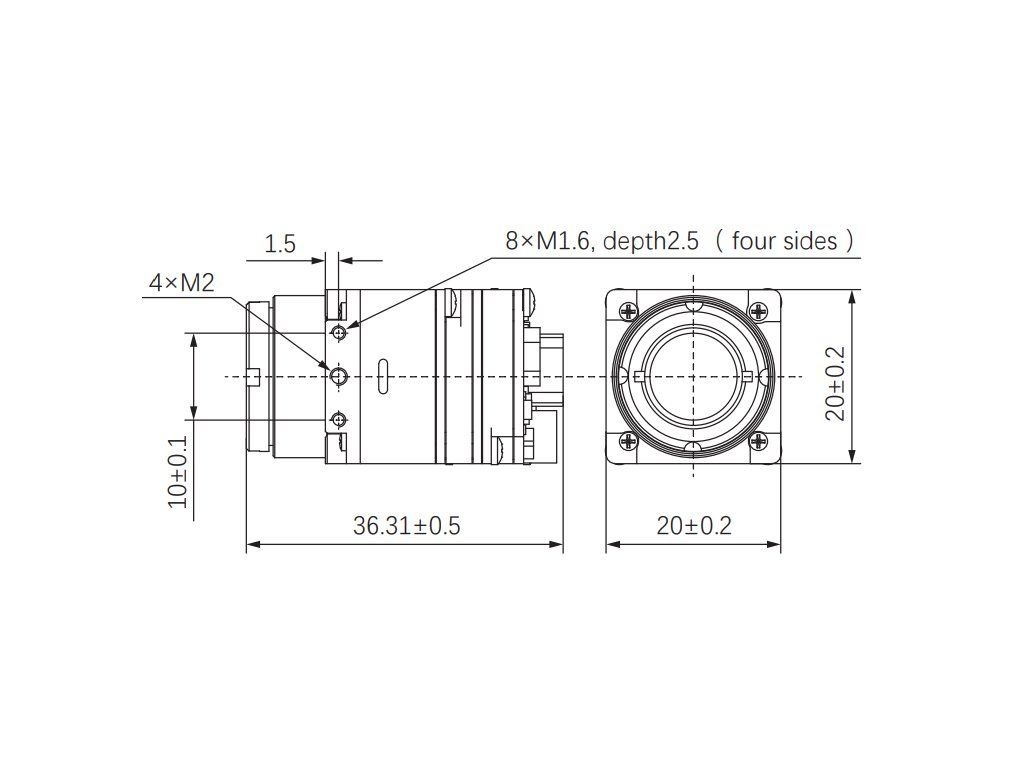

Abmessungen: 20 × 20 × 38 mm
Gewicht: 23 g

Lieferumfang:

1× FPV-Wärmebildkamera Pilotix T384 v1.1
