Kamera FPV HD SIYI ZT30 EO/IR/LRF Gimbal

Opis szczegółowy produktu

Kamera FPV HD SIYI ZT30 EO/IR/LRF Gimbal

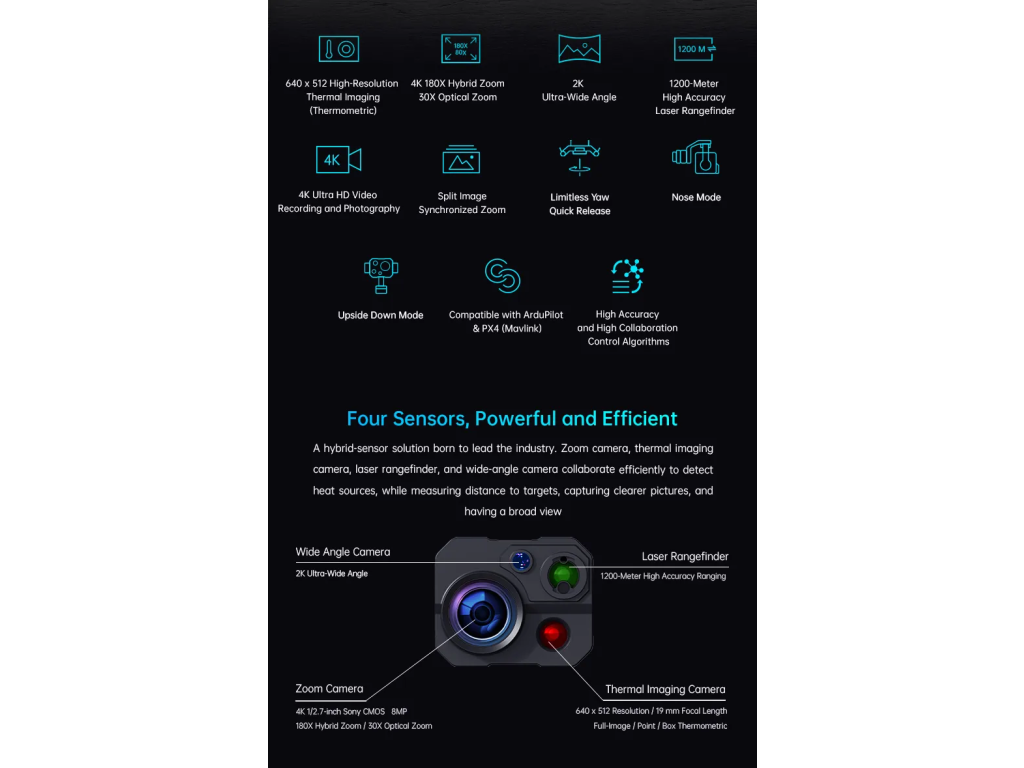

SIYI ZT30 to zaawansowany system gimbala EO/IR zaprojektowany do wymagających misji lotniczych, w których liczy się precyzja, czytelność obrazu i wielofunkcyjność. Wyposażony w wysokorozdzielczy sensor termowizyjny 640×512 z funkcją pomiaru temperatury, potężną kamerę 4K z 30-krotnym zoomem optycznym i 180-krotnym zoomem hybrydowym oraz dalmierz laserowy o zasięgu 1200 metrów, ZT30 zapewnia niezrównaną świadomość sytuacyjną w kompaktowej platformie.

Dzięki obrazowaniu 2K z ultraszerokim kątem, podglądowi obrazu w trybie split oraz zsynchronizowanemu zoomowi, ZT30 pozwala operatorom jednocześnie i z precyzją oglądać zarówno strumień termowizyjny, jak i optyczny. System obsługuje nieograniczony obrót yaw, montaż typu quick release, tryb Nose oraz tryb do góry nogami, oferując elastyczną integrację z szeroką gamą platform UAV.

Specyfikacja:

Ogólne:

Port wyjścia wideo: Ethernet
Port wejścia sygnału sterującego: S.Bus, UART, Ethernet UDP / TCP
Port wyjścia sygnału sterującego: S.Bus
Wysokiej dokładności stabilizacja 3-osiowa: Yaw, Pitch, Roll
Napięcie robocze: 11 ~ 25,2 V (3S do 6S)
Pobór mocy: średnio 9 W, szczytowo 20 W
Stopień wodoodporności: IP4X
Temperatura pracy: -10 ~ 50 ℃
Wymiary (z uwzględnieniem antywibracyjnego uchwytu quick release): 134,5 x 140 x 201 mm
Waga (z uwzględnieniem antywibracyjnego uchwytu quick release): 854 g

Antywibracyjny uchwyt quick release ZT30:

Wymiary: 140 x 140 x 63 mm
Waga: 104 g

Gimbal:

Zakres drgań kątowych: ±0,01°
Sterowany kąt pochylenia (pitch): -90° ~ +25°
Sterowany kąt obrotu (yaw): nieograniczony
Obracalny kąt przechyłu (roll): -45° ~ +45°

Kamera z zoomem:

Obiektyw: 30-krotny zoom optyczny (180-krotny zoom hybrydowy) / Ogniskowa: 4,8 ~ 149 mm (±5%)
Sensor obrazu: 1/2,7 cala Sony CMOS / efektywna rozdzielczość 8 MP
Przysłona: F1.3 ~ 4.8 (±5%)
FOV: bez zoomu: po przekątnej 65,4°, w poziomie 58,1° / 30-krotny zoom optyczny: po przekątnej 2,48°, w poziomie 2,14°
Rozdzielczość nagrywania wideo: 4K (3840 x 2160) @ 30 fps / 2K (2560 x 1440) @ 30 fps / 1080p (1920 x 1080) @ 30 fps / 720p (1280 x 720) @ 30 fps
Rozdzielczość zdjęć: 4K (3840 x 2160)

Kamera termowizyjna:

Sensor termowizyjny: niechłodzony mikrobolometr VOx
Rozdzielczość: 640 x 512
Zoom: 2-krotny cyfrowy
Obiektyw: Ogniskowa: 19 mm / Przysłona: F1.1 / Stały focus / Atermalizacja
Zakres długości fali: 8 ~ 14 um
Zakres pomiaru temperatury: wysoki gain: -20 ~ +150℃ / niski gain: 0 ~ +550℃
Dokładność pomiaru temperatury: ±2℃ (-20 ~ +150℃) / ±3℃ (0 ~ +550℃)
Tryb pomiaru temperatury: pomiar całego obrazu / pomiar punktowy / pomiar w ramce
Kamera szerokokątna:

Sensor obrazu: 1/2,8 cala Sony CMOS / efektywna rozdzielczość 4 MP
Ekwiwalent ogniskowej: 20 mm
FOV: po przekątnej 93° / w poziomie 84,5°
Rozdzielczość nagrywania wideo: 2K (2560 x 1440) @ 30 fps
Rozdzielczość zdjęć: 2K (2560 x 1440)
Zasięg: 5 ~ 1200 m
Zakres długości fali: 900 ~ 908 nm
Rozdzielczość: 0,1 m
Dokładność pomiaru odległości: ±1 m (3 ~ 100 m) / ±1 + L*0,25% m, L=długość (100 ~ 600 m)
Częstotliwość impulsów lasera: 3 Hz
Maks. moc lasera: 5 mW

Ogólna specyfikacja kamery:

Bitrate zapisu wideo: 15 Mbps (kodek H.265)
Format zapisu plików: FAT32, ExFAT
Format zdjęć: JPG
Format wideo: MP4
Obsługiwane karty MicroSD: MicroSD Class10, maks. 256 GB
Tryb fotografowania: pojedyncze
Tryb pomiaru: pomiar wielosegmentowy

Zawartość zestawu:

1 x Głowica optyczna ZT30 z czterema sensorami
1 x Antywibracyjny uchwyt quick release ZT30
1 x Walizka transportowa ZT30 z ochroną przed wstrząsami
1 x Kabel Y S.Bus do air unit MK15 / HM30 (podłącza port S.Bus air unitów SIYI MK15 i HM30 w celu pozyskania sygnału sterującego, następnie jedno złącze kabla trafia do gimbala SIYI, a drugie do kontrolera lotu)
1 x Kabel sterujący 3 w 1 (uniwersalny kabel do ZT30, ZR30 i A8 mini, łączy port sygnału sterującego gimbala SIYI z SIYI link i kontrolerem, obejmuje wejście sterowania UART, wejście i wyjście S.Bus)
1 x Kabel zasilający gimbala SIYI (kabel zasilający do gimbala SIYI)
1 x Kabel Ethernet gimbala SIYI (kabel zapasowy do zastosowań DIY, do podłączenia gimbala SIYI do urządzeń Ethernet innych producentów)
1 x Kabel gimbala SIYI do SIYI Link (kabel all-in-one do sterowania gimbalem SIYI wyłącznie z ekranu dotykowego przez SIYI link, zasila gimbal SIYI oraz przesyła strumień wideo i sygnał sterujący)
1 x Kabel Ethernet gimbala SIYI do RJ45 (bezpośrednie podłączenie gimbala SIYI do urządzenia RJ45)
1 x Kabel UART gimbala SIYI do kontrolera lotu PX4 / ArduPilot (uniwersalny kabel do ZT30, ZR30 i A8 mini, łączy gimbal SIYI z portem UART kontrolera lotu PX4 / ArduPilot w celu komunikacji danych i sterowania gimbalem)
1 x Zestaw śrub ZT30 / ZR30 (używany z płytką mocującą do montażu antywibracyjnego uchwytu quick release ZT30 i antywibracyjnej płytki quick release ZR30, obejmuje 6 x śrubę z łbem płaskim imbusową TM3*8)
1 x Osłona (canopy) do O4 Air Unit, czarna
1 x Uchwyt na kamerę DJI O4
1 x Mocowanie antywibracyjne do kamery DJI O4
6 x Kulki antywibracyjne do kamery DJI O4
6 x Kulki antywibracyjne HD
4 x Śruby imbusowe z łbem płaskim M2*4
6 x Śruby wkręty z łbem płaskim krzyżakowym M1.4*10*4
