Modulo GPS Holybro M9N

Descrizione dettagliata del prodotto

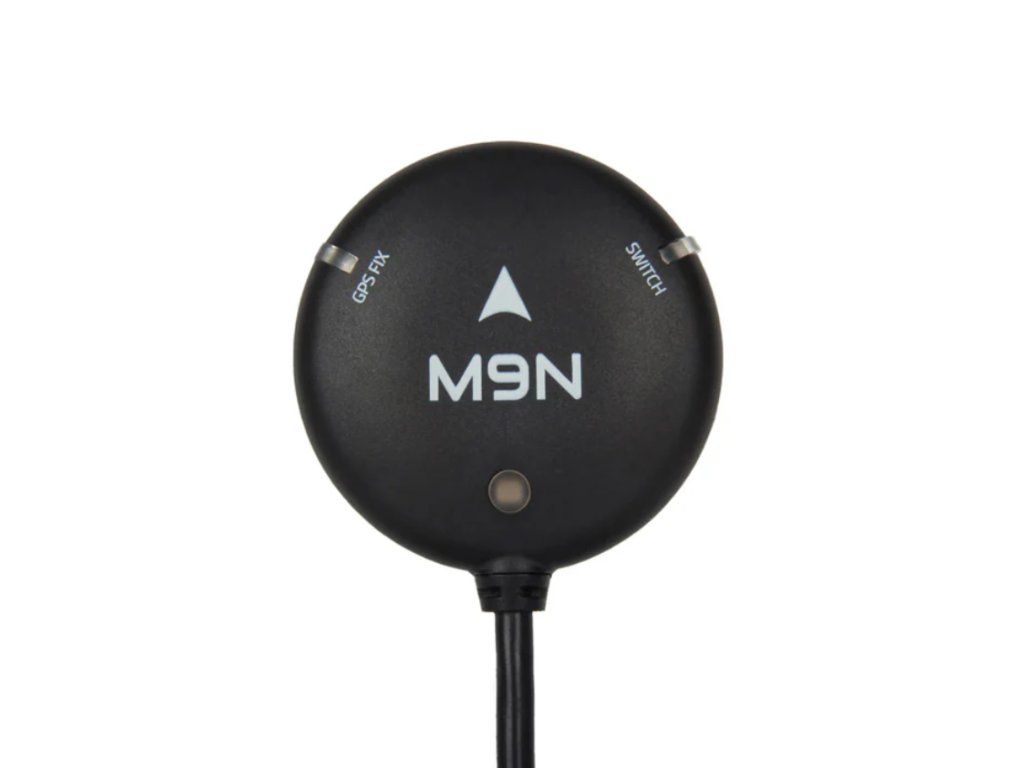

Modulo GPS Holybro M9N

Il GPS M9N sfrutta il GNSS multi-costellazione basato sul u-blox M9N, un ricevitore GNSS concorrente in grado di ricevere e tracciare più sistemi GNSS. Grazie all'architettura RF front-end multi-banda, tutte e quattro le principali costellazioni GNSS — GPS, Galileo, GLONASS e BeiDou — possono essere ricevute contemporaneamente.

È inoltre dotato di bussola IST8310, indicatore LED tricolore, buzzer e interruttore di sicurezza. Sono disponibili 3 diverse opzioni di connettore per usi differenti. Questo modulo viene spedito con un baud rate di 115200 (in precedenza 38400).

L'antenna patch ad alto guadagno da 25 x 25 mm² offre prestazioni eccellenti, e il diagramma di radiazione omnidirezionale dell'antenna aumenta la flessibilità di installazione del dispositivo. Dispone di circuiteria attiva per l'antenna patch in ceramica e di una batteria di backup ricaricabile per gli warm start.

Caratteristiche:

- Ricevitore GNSS Ublox M9N
- Posizionamento preciso
- Frequenza di aggiornamento di navigazione elevata
- Bussola IST8310
- Antenna ad alto guadagno da 25*25*4 mm
- Buzzer interno, interruttore di sicurezza
- LED RGB UI ultra luminoso

Specifiche:

Ricevitore GNSS: Ublox M9N
Numero di GNSS concorrenti: Fino a 4 GNSS, BeiDou, Galileo, GLONASS, GPS, QZSS
Banda di frequenza: GPS L1, Galileo E1, GLONASS L1, BeiDou B1, SBAS L1, QZSS L1
Bussola: IST8310Protocollo di uscita: UBX (U-blox), NMEA
Protocollo di uscita: UBX (U-blox), NMEA
Precisione: 1,5 m CEP
Frequenza di aggiornamento nav.: Fino a 25 Hz (4 GNSS concorrenti)
Sistema di augmentation GNSS: EGNOS, GAGAN, MSAS e WAAS, QZSS: L1S
Baud rate predefinito: 115200
Tensione di ingresso: 4,7-5,2 V
Tipo di connettore: JST-GH-10pin
Antenna: antenna patch in ceramica da 25 x 25 x 4 mm
Guadagno antenna: 1,5 dbi
Guadagno LNA antenna: 22 dB
Consumo energetico: Meno di 200 mA @ 5 V
Temperatura di esercizio: -40~80 C
Dimensioni: φ50 x 14,4 mm
Peso: 32 g
Lunghezza cavo: 26 cm (cavo da 42 cm acquistabile separatamente)
Altro:
- LED tricolore
- Buzzer integrato
- Interruttore di sicurezza
- Amplificatore RF LNA MAX2659ELT+
- Condensatore Farah ricaricabile
- Regolatore 3,3 V a basso rumore

La confezione include:
1x Modulo GPS M9N
1x Supporto GPS fisso in fibra di carbonio
