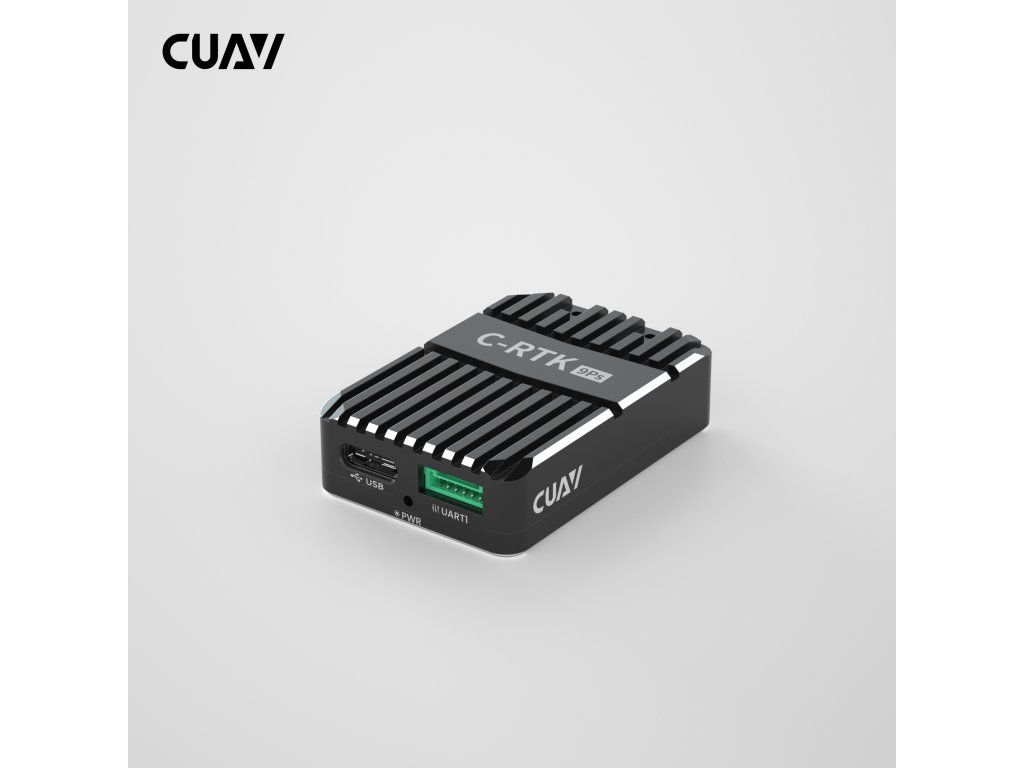

Modulo GPS CUAV C-RTK 9Ps (unità Base)

Descrizione dettagliata del prodotto

GPS Module CUAV C-RTK 9Ps (Base unit)

Modulo base RTK GNSS multi-banda professionale progettato per la precisione a livello centimetrico in applicazioni UAV, robotica e mappatura. Il CUAV C-RTK 9Ps (Base Unit) è alimentato dal ricevitore Ublox ZED-F9P a 184 canali, che offre un posizionamento multi-costellazione robusto e prestazioni RTK (real-time kinematic) eccezionali.

Caratteristiche:
- Ricevitore RTK GNSS ad alta precisione: basato sul chip Ublox ZED-F9P con 184 canali per il tracciamento satellitare
- Supporto multi-costellazione: tracciamento simultaneo dei segnali GPS, GLONASS, Galileo, BeiDou (BDS) e QZSS
- Posizionamento rapido e stabile: precisione RTK fino a 0,01 m + 1 ppm CEP, con tempo di convergenza inferiore a 60 secondi
- Alta frequenza di aggiornamento: fino a RTK 20 Hz, RAW 25 Hz, PVT 25 Hz — ideale per applicazioni aeree dinamiche
- Forte anti-jamming e anti-spoofing: filtro passa-banda integrato e algoritmi avanzati di soppressione delle interferenze garantiscono un'integrità del segnale affidabile
- Bussola integrata: dotato di magnetometro IST8310 per un riferimento di direzione preciso.
- Ampio intervallo operativo: prestazioni stabili da -40 °C a +85 °C, tensione operativa 4,5–6 V.
- Connettività flessibile: 2 porte UART, 1 interfaccia USB Type-C; supporta i protocolli NMEA, UBX binary e RTCM 3.x.

Specifiche:
Ricevitore: 184 canali ZED-F9P (ublox)
Bussola: IST8310
GNSS: GPS, BDS, GALILEO, GLONASS
GNSS simultanei: 4
Bande GNSS: GPS-L1C/A, GPS-L2C, GLONASS-L10F, GLONASS-L2OF, GALILEO-E1B/C, GALILEO-E5b, BDS-B11, BDS-B2I, QZSS-L1CIA, QZSS-L2C,
Frequenza di aggiornamento nav.: RTK 20 Hz; RAW 25 Hz; PVT 25 Hz (il limite massimo dipende dall'impostazione di concorrenza)
Precisione di posizione:
RTK: 0,01 m + 1 ppm CEP
GPS: 1,5 m CEP;
SBAS: 1,0 m CEP
Tempo di convergenza: RTK < 60 s
Acquisizione: cold start < 24 s; hot start < 1 s
Sensibilità:
Tracking e nav - 167 dBm
Cold start - 148 dBm
Hot start - 157 dBm
Riacquisizione - 160 dBm
Anti-jamming: rilevamento e rimozione CW attivo, filtro passa-banda onboard
Anti-spoofing: algoritmi anti-spoofing avanzati
Guadagno antenna: Rover: 2 dBi Base: 5 dBi
PPK: non supportato
GPS Heading: supportato (richiede due C-RTK 9Ps); precisione di direzione: 0,4 edg (valore di riferimento)
Scambio ruolo Base/Rover: supportato
UART: 2 UART
USB: 1
Protocolli: NMEA, UBX binary, RTCM 3.x
Tensione operativa: 4,5~6 V
Temperatura operativa: -40～85 ℃
Dimensioni: 47,0x32,0x12,2 mm
Peso: 30 g (solo modulo)

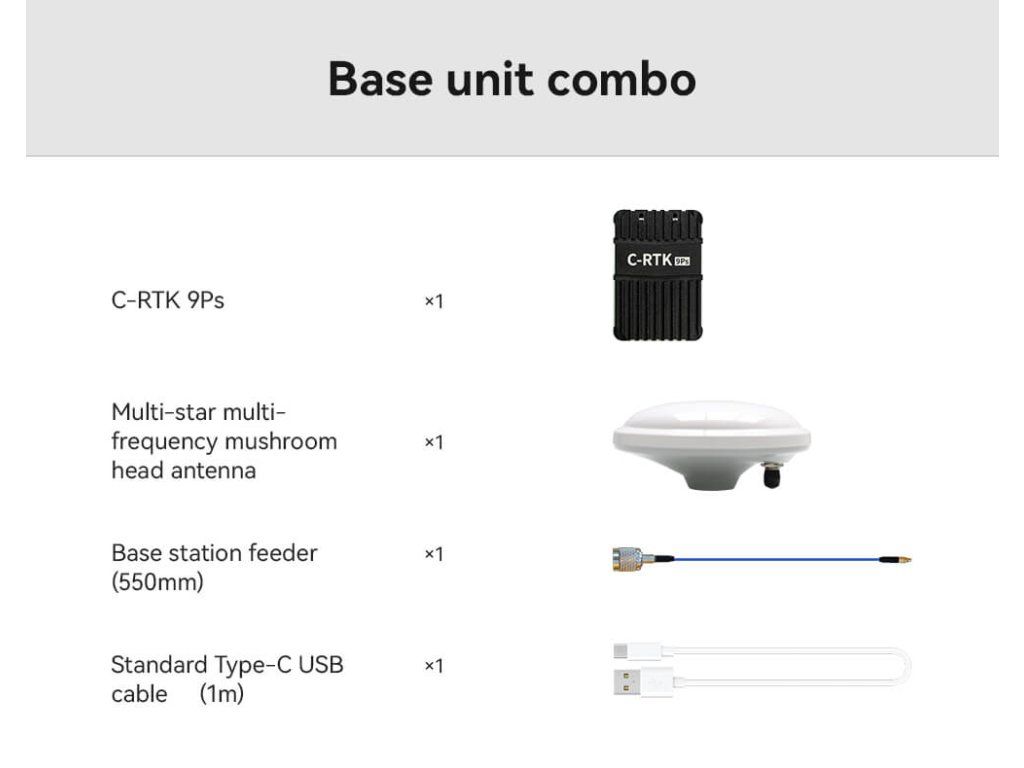

La confezione include:
1x C-RTK 9Ps
1x Antenna a fungo multi-satellite multi-frequenza
1x Cavo base station (550 mm)
1x Cavo USB Type-C standard (1 m)
