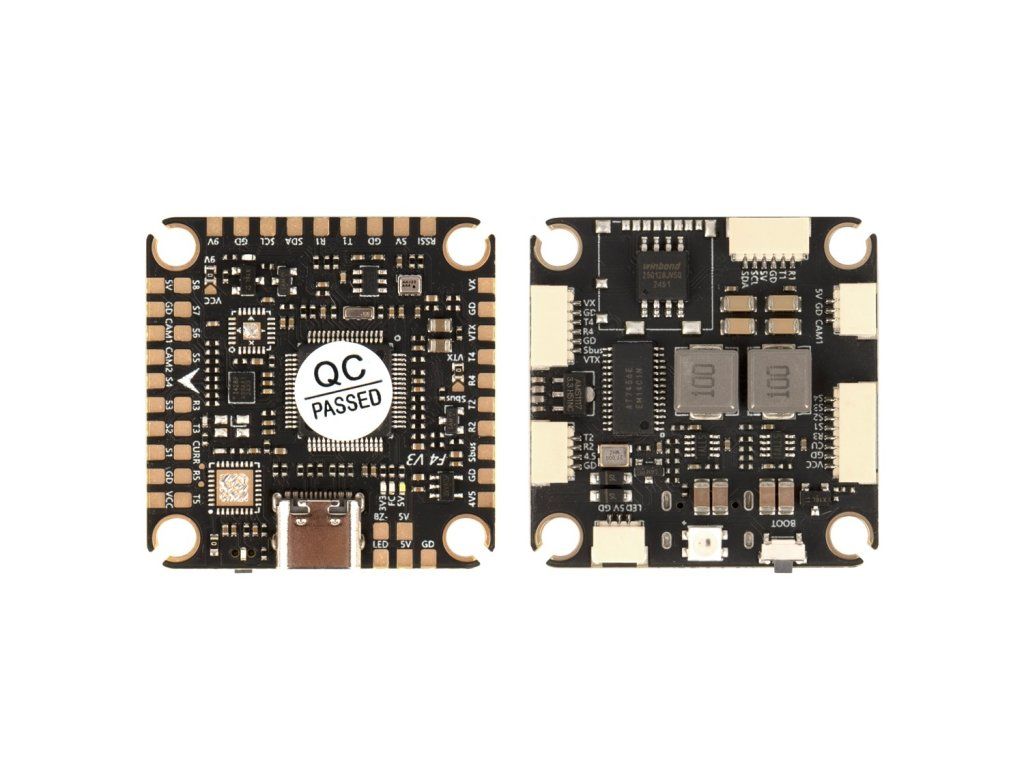

FC Pilotix F405 V3 ICM42688 CZ
Codice: 5447Descrizione dettagliata del prodotto
Il Pilotix F405 ICM42688 V3 è un flight controller FPV ricco di funzionalità, costruito attorno al MCU STM32F405 e al giroscopio ad alte prestazioni ICM42688-P collegato tramite SPI. Con firmware Betaflight e target PILOTIXF405V3, questa scheda da 36 × 36 mm pesa solo 9,6 g e include doppia uscita BEC (5V/2,5A e 9V/2,5A), barometro integrato, magnetometro e OSD analogico.
Caratteristiche principali
- ✓Giroscopio ICM42688-P — sensore ad alta precisione con connessione SPI e accelerometro integrato
- ✓Doppia uscita BEC — 5V/2,5A e 9V/2,5A per alimentare le periferiche
- ✓Suite completa di sensori — barometro SPL06 e magnetometro integrato
- ✓5 porte UART — ampia connettività per ricevitori, GPS e periferiche
- ✓DShot bidirezionale — supporta il filtraggio RPM con DShot150 fino a DShot1000
- ✓Ampia compatibilità ricevitori — SBUS, CRSF, ELRS, TBS Crossfire, DSMX e altri
- ✓Doppio ingresso video analogico — con OSD analogico e uscita video composito
- ✓USB Type-C — connettività moderna con pulsante DFU per un facile flashing
Il flight controller utilizza il montaggio standard da 30,5 × 30,5 mm
Dettagli del prodotto
| Modello | F405 ICM42688 V3 |
|---|---|
| SKU | 5447 |
MCU
| FC MCU | STM32F405 |
|---|---|
| Destinazione firmware | PILOTIXF405V3 |
| Supporto del firmware | Betaflight |
| Tipo OSD | OSD analogico |
Sensori
| Giroscopio | ICM42688-P |
|---|---|
| Connessione del giroscopio | SPI |
| Numero di giros | 1 |
| Accelerometro | Integrato |
| Barometro | SPL06 |
| Magnetometro | Integrato |
Specifiche elettriche
| BEC | 5 V @ 2.5 A, 9 V @ 2.5 A |
|---|
Interfacce
| Uscite di controllo del motore | 4 |
|---|---|
| Protocolli ESC | PWM, OneShot125, Multishot, DShot150, DShot300, DShot600, DShot1000, OneShot42, Brushed |
| DShot bi-direzionale | sì |
| Protocollo del ricevitore | SBUS, CRSF, ELRS, FrSky, Futaba, Flysky, TBS Crossfire, DSMX |
| Pulsante DFU | sì |
| Porta I2C | 1 |
| Uscita striscia LED | sì |
| Slot per scheda SD | no |
| Porte UART | 5 |
| Uscita del cicalino | sì |
| Porta USB | USB Type C |
| Ingressi video | 2 |
| Ingresso video | Analogico |
| Uscita video | Analogico |
Specifiche meccaniche
| Dimensioni | 36 x 36 mm |
|---|---|
| Montaggio | 30,5 x 30,5 mm (M3) |
| Peso | 9.6g |
Condizioni operative
| Fascia di umidità | 20-95% RH (non condensante) |
|---|---|
| Temperatura di esercizio | -20 - 40 °C |
| Temperatura di stoccaggio | -30 - 50 °C |
Comune
| Contenuto della confezione | Set di cavi, Sfere ammortizzanti (4x) |
|---|---|
| Garanzia | 2 anni |
Schema di collegamento
Parametri aggiuntivi
| Categoria: | FC per Droni FPV |
|---|---|
| Garanzia: | 2 anni |
| Peso: | 0.11 kg |
| EAN: | 5060491868126 |
| Dimensioni di montaggio: | 30.5x30.5 mm |
| Alimentazione: | 3-6 S |
| Corrente continua: | 60 A |
| Tipo di processore: | F405 |
| L'articolo è stato esaurito… | |
Valutazione del prodotto
La valutazione media del prodotto è 4,5 su 5 stelle.
Valutazioni 2
5
4
3
2
1
Lasciare una valutazione
Elenco delle valutazioni
5
F
FPVMonstar
FPVMonstar
exactly what my last build needed
4
AK
Artem Kabakov
Artem Kabakov
There's no official support for the Ardupilot firmware, so I had to extract the pinout from Betaflight and recompile it from source code. Despite this is an excellent controller, all components work properly, and the connectors for all peripherals are very useful and well-labeled.
