Descripción detallada del producto

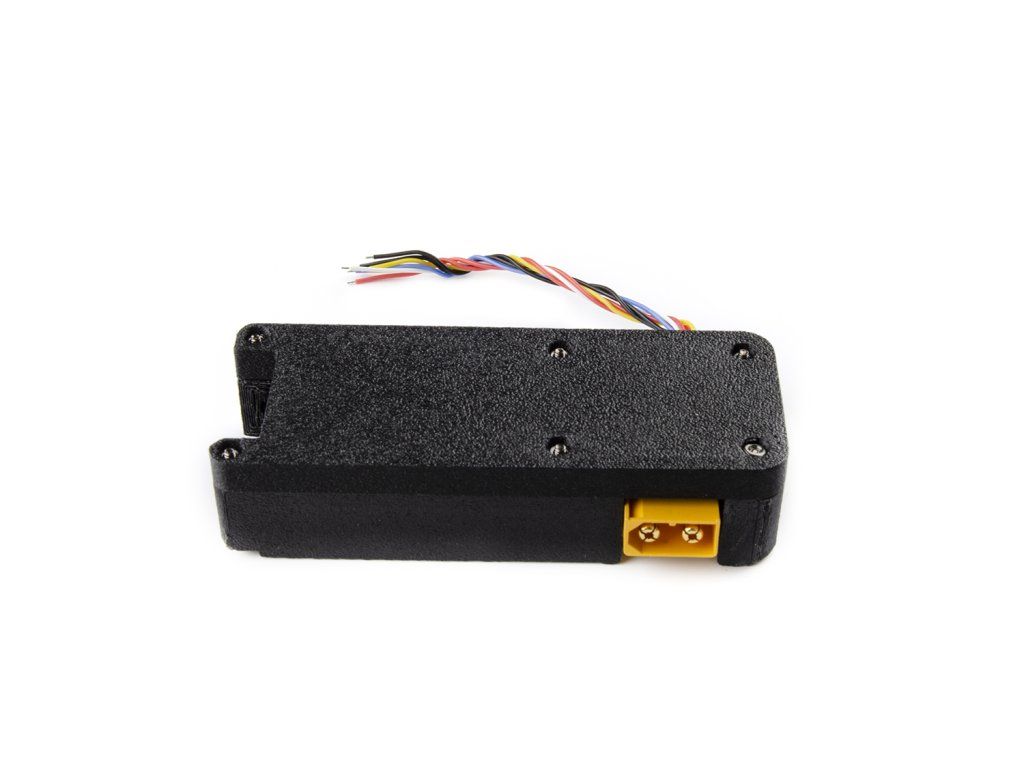

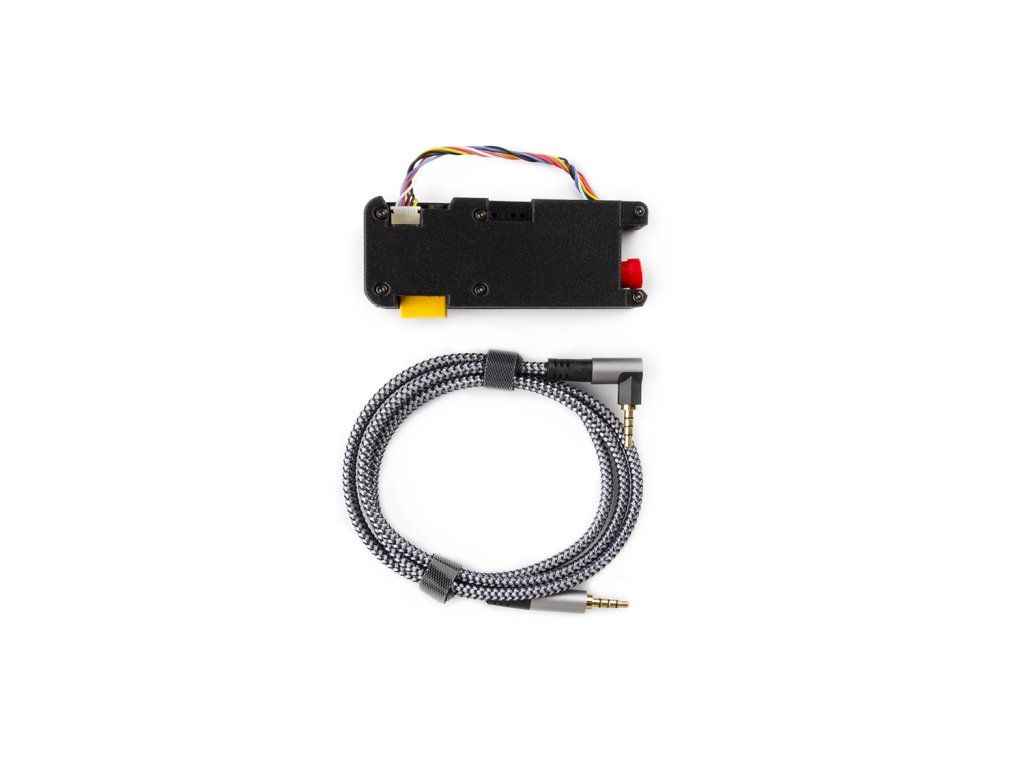

El transceptor Pilotix para módulo de fibra óptica SE es un transceptor de fibra óptica FPV especializado, diseñado para transmisión de video y datos de largo alcance hasta 20 km. Esta unidad compacta utiliza tecnología de fibra monomodo con conectores ópticos FC, compatible con formatos de video NTSC, PAL y SECAM a través de salida AV analógica.
Características principales
- ✓Alcance extendido — distancia de transmisión de 20 km mediante fibra monomodo
- ✓Video multiformato — compatible con formatos NTSC, PAL y SECAM
- ✓Datos bidireccionales — formatos de datos TTL y SBUS con interfaz serial SH1.0
- ✓Entrada de alimentación flexible — 5,5–26 V mediante XT60, compatible con baterías 3S–6S
- ✓Doble longitud de onda — longitudes de onda de fibra de 1310 nm y 1550 nm
- ✓Diseño compacto — 96 × 37 × 23 mm, con un peso de solo 55 g
- ✓Monitoreo de estado — 4 indicadores LED para retroalimentación del sistema
El transceptor opera de manera confiable en temperaturas de -20 °C a 40 °C con tolerancia de humedad del 20-95 % HR (sin condensación). El rango de temperatura de almacenamiento se extiende de -30 °C a 50 °C. Respaldado por una garantía de 2 años; baterías no incluidas.
Detalles del producto
| Modelo | Transceiver for Optic Fiber Module SE (20km) |
|---|
| SKU | 6508 |
|---|
Interface
| Formato de vídeo | NTSC, PAL, SECAM |
|---|
| Formato de datos | TTL, SBUS |
|---|
| Modo de comunicación | Bidireccional |
|---|
Interfaces externas
| Interfaces de fuente de alimentación | XT60 |
|---|
| Salida de video | Analógico (AV), conector de 3,5 mm |
|---|
| Slot para tarjeta SD | no |
|---|
| Puerto uSB | no |
|---|
| Interruptor de encendido | no |
|---|
| Botón de grabación | no |
|---|
| Indicador LED | 4 |
|---|
| Interfaz serie | SH1.0 |
|---|
Fibra óptica
| Tipo de fibra | Fibra monomodo |
|---|
| Tipo de conector óptico | FC |
|---|
| Interfaz FC | Interfaz de fibra |
|---|
| Longitud de onda de fibra | 1310/1550 nm |
|---|
| Distancia de transmisión | 20km |
|---|
Especificaciones mecánicas
| Dimensiones | 96 x 37 x 23 mm |
|---|
| Peso | 55g |
|---|
Potencia
| Fuente de alimentación | 5.5 - 26 V |
|---|
| Interfaces de fuente de alimentación | XT60 |
|---|
| Tipo de batería compatible | 3S–6S |
|---|
| Batteries are not included in the package. |
Condiciones de operación
| Rango de humedad | 20-95% HR (sin condensación) |
|---|
| Temperatura de funcionamiento | -20 - 40 °C |
|---|
| Temperatura de almacenamiento | -30 - 50 °C |
|---|
