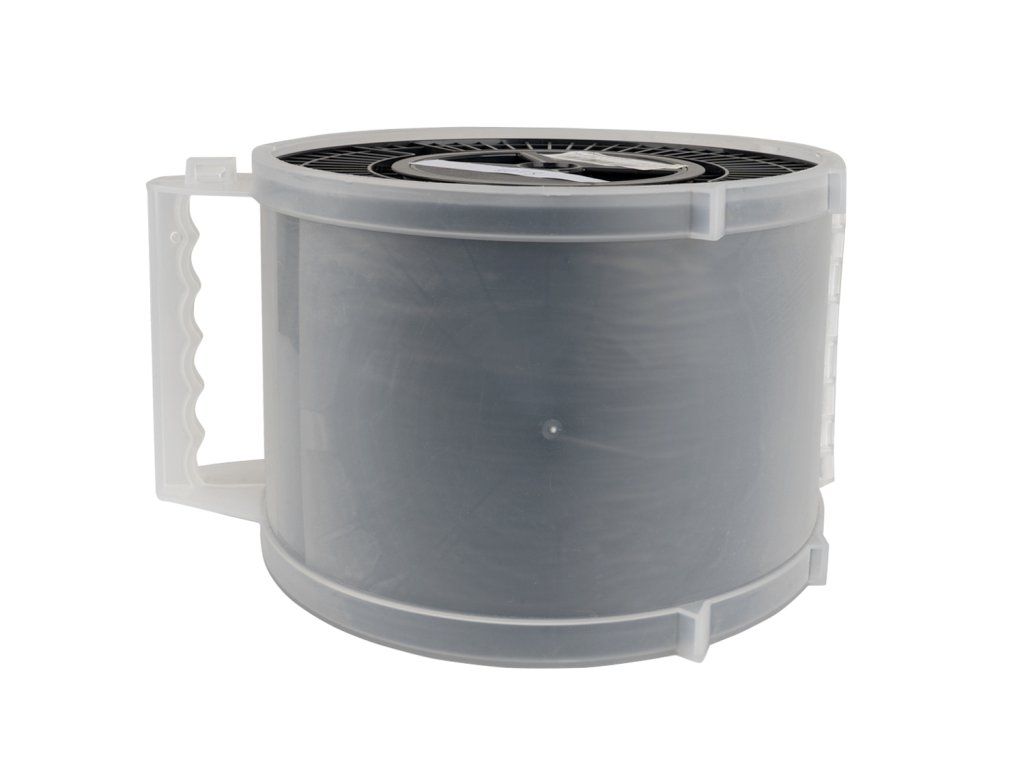

Cable de fibra óptica Pilotix G657.A2 0,25 mm, 60,5 km/rollo

Descripción detallada del producto

Cable de fibra óptica G657.A2 (0,25 mm), 60,5 km / rollo

El cable de fibra óptica G657.A2 está diseñado para la transmisión de datos de larga distancia y alto ancho de banda en sistemas donde la comunicación por radio es limitada o no está disponible. La fibra ofrece una transmisión de señal estable con baja atenuación y es adecuada para su uso en sistemas de comunicación de drones, plataformas robóticas y otras aplicaciones que requieren enlaces de fibra óptica fiables.

La fibra G657.A2 está diseñada con un rendimiento de curvatura mejorado, lo que permite una transmisión de señal estable incluso con radios de curvatura pequeños, manteniendo baja la pérdida de señal.

El cable se fabrica según las normas ITU-T G.657 e IEC 60793-2-50 y está optimizado para comunicación óptica monomodo insensible a las pérdidas por curvatura.

Notas importantes:

- Para distancias de comunicación de hasta 9 km, se recomienda un transceptor de 20 km.

- Para distancias de comunicación de 10 a 14 km, se recomienda un transceptor de 40 km.

- Para distancias de comunicación de 15 a 20 km o más, se recomienda un transceptor de 60 km.

- Los módulos de comunicación por fibra óptica Pilotix solo son compatibles con transceptores de la misma serie. No se garantiza la compatibilidad con otras series.

Especificaciones:

Diámetro del revestimiento (cladding): 125,0 ± 0,7 μm
No circularidad del revestimiento: ≤ 0,7 %
Diámetro del recubrimiento: 235 ~ 245 μm
Error de concentricidad revestimiento-recubrimiento: ≤ 12,0 μm
No circularidad del recubrimiento: ≤ 6,0 %
Error de concentricidad núcleo-revestimiento: ≤ 0,5 μm
Alabeo (radio): ≥ 4 m
Coeficiente de atenuación:
- 1310 nm: ≤ 0,35 dB/km
- 1383 nm (tras envejecimiento por H2): ≤ 0,35 dB/km
- 1460 nm: ≤ 0,25 dB/km
- 1490 nm: ≤ 0,23 dB/km
- 1550 nm: ≤ 0,21 dB/km
- 1625 nm: ≤ 0,23 dB/km
Variación de la atenuación respecto a la longitud de onda:
- 1285~1330 nm VS 1310 nm: ≤ 0,03 dB/km
- 1525~1575 nm VS 1550 nm: ≤ 0,02 dB/km
Longitud de onda de dispersión cero (λ₀): 1300 ~ 1324 nm
Pendiente de dispersión cero (S₀): ≤ 0,092 ps/(nm²·km)
Coeficiente de dispersión por modo de polarización (PMD):
- Valor máximo de una fibra individual: ≤ 0,1 ps/km½
- Valor del enlace de fibra (M=20, Q=0,01 %): ≤ 0,06 ps/km½
Valor típico: 0,04 ps/km½
Longitud de onda de corte del cable óptico (λcc): ≤ 1260 nm
Diámetro del campo modal (MFD):
- 1310 nm: 8,4 ~ 9,2 μm
- 1550 nm: 9,3 ~ 10,3 μm
Índice de refracción de grupo efectivo (Neff):
- 1310 nm: 1,466
- 1550 nm: 1,467
Discontinuidad puntual:
- 1310 nm: ≤ 0,05 dB
- 1550 nm: ≤ 0,05 dB
Dependencia de la temperatura (-60 ℃ a +85 ℃): ≤ 0,05 dB/km
Ciclado temperatura-humedad (-10 ℃ a +85 ℃, 98 % HR): ≤ 0,05 dB/km
Dependencia por inmersión en agua (23 ℃, durante 30 días): ≤ 0,05 dB/km
Dependencia por calor húmedo (85 ℃, 85 % HR, durante 30 días): ≤ 0,05 dB/km
Envejecimiento por calor seco (85 ℃, durante 30 días): ≤ 0,05 dB/km
Prueba de resistencia (proof test):
≥ 9,0 N
≥ 1,0 %
≥ 100 kpsi
Pérdida adicional por macrocurvatura:
- 10 vueltas, radio 15 mm @1550 nm: ≤ 0,03 dB
- 10 vueltas, radio 15 mm @1625 nm: ≤ 0,1 dB
- 1 vuelta, radio 10 mm @1550 nm: ≤ 0,1 dB
- 1 vuelta, radio 10 mm @1625 nm: ≤ 0,2 dB
- 1 vuelta, radio 7,5 mm @1550 nm: ≤ 0,5 dB
- 1 vuelta, radio 7,5 mm @1625 nm: ≤ 1,0 dB
Fuerza de pelado del recubrimiento:
- Media típica: 1,5 N
- Pico: 1,3~8,9 N
- Parámetro de fatiga dinámica (nd): ≥ 20

Descargar documentación

El paquete incluye:

1x cable de fibra óptica G657.A2 (0,25 mm), rollo de 60,5 km
