Módulo GPS CUAV C-RTK 9Ps (unidad base)

Descripción detallada del producto

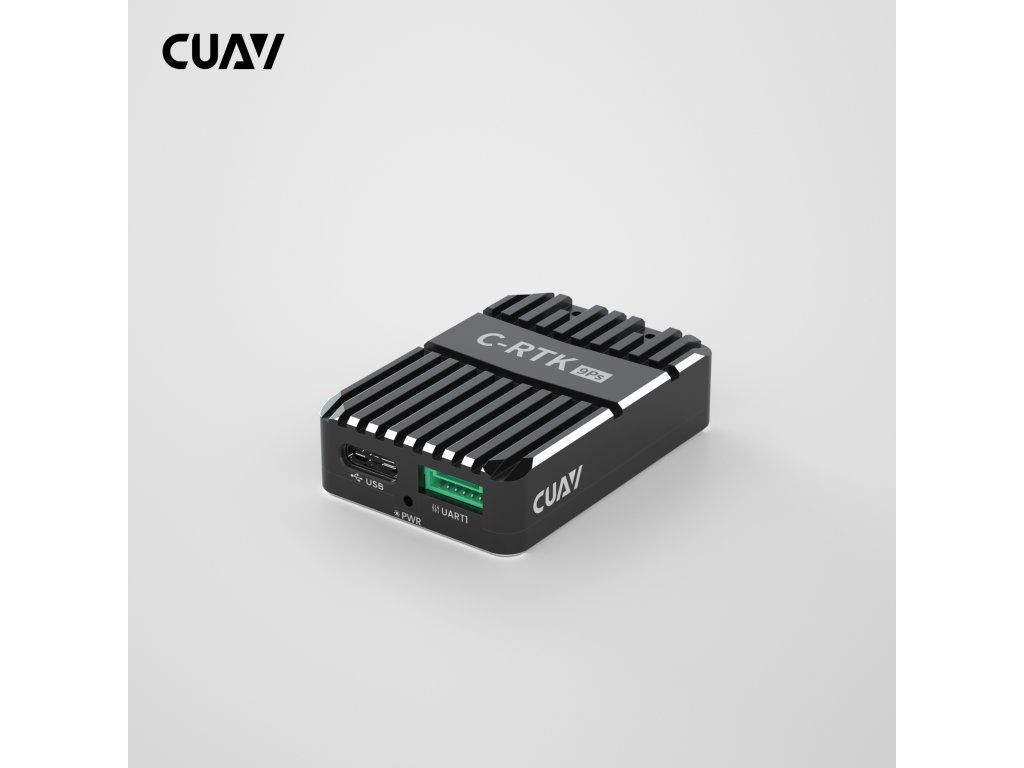

Módulo GPS CUAV C-RTK 9Ps (unidad base)

Módulo base GNSS RTK multibanda profesional diseñado para precisión a nivel centimétrico en aplicaciones de UAV, robótica y cartografía. El CUAV C-RTK 9Ps (unidad base) está impulsado por el receptor Ublox ZED-F9P de 184 canales, que ofrece un posicionamiento multiconstelación robusto y un rendimiento excepcional en cinemática en tiempo real (RTK).

Características:
- Receptor GNSS RTK de alta precisión: basado en el chip Ublox ZED-F9P con 184 canales para el rastreo de satélites
- Compatibilidad multiconstelación: rastreo simultáneo de señales GPS, GLONASS, Galileo, BeiDou (BDS) y QZSS
- Posicionamiento rápido y estable: precisión RTK de hasta 0,01 m + 1 ppm CEP, con tiempo de convergencia inferior a 60 segundos
- Alta tasa de actualización: hasta RTK 20 Hz, RAW 25 Hz, PVT 25 Hz — ideal para aplicaciones aéreas dinámicas
- Sólido anti-jamming y anti-spoofing: filtro de paso de banda integrado y algoritmos avanzados de supresión de interferencias garantizan una integridad de señal fiable
- Brújula integrada: equipado con magnetómetro IST8310 para una referencia de rumbo precisa.
- Amplio rango de funcionamiento: rendimiento estable de -40 °C a +85 °C, tensión de funcionamiento de 4,5–6 V.
- Conectividad flexible: 2 puertos UART, 1 interfaz USB Type-C; compatible con protocolos NMEA, UBX binary y RTCM 3.x.

Especificaciones:
Receptor: 184 canales ZED-F9P (ublox)
Brújula: IST8310
GNSS: GPS, BDS, GALILEO, GLONASS
GNSS simultáneos: 4
Bandas GNSS: GPS-L1C/A, GPS-L2C, GLONASS-L10F, GLONASS-L2OF, GALILEO-E1B/C, GALILEO-E5b, BDS-B11, BDS-B2I, QZSS-L1CIA, QZSS-L2C,
Tasa de actualización de nav.: RTK 20 Hz; RAW 25 Hz; PVT 25 Hz (el límite máximo depende de la configuración de concurrencia)
Precisión de posición:
RTK: 0,01 m + 1 ppm CEP
GPS: 1,5 m CEP;
SBAS: 1,0 m CEP
Tiempo de convergencia: RTK < 60 s
Adquisición: arranque en frío < 24 s; arranque en caliente < 1 s
Sensibilidad:
Rastreo y navegación - 167 dBm
Arranque en frío - 148 dBm
Arranque en caliente - 157 dBm
Readquisición - 160 dBm
Anti-jamming: detección y eliminación activa de CW, filtro de paso de banda integrado
Anti-spoofing: algoritmos avanzados anti-spoofing
Ganancia de antena: Rover: 2 dBi Base: 5 dBi
PPK: no compatible
Rumbo GPS: compatible (requiere dos C-RTK 9Ps); precisión de rumbo: 0,4 deg (valor de referencia)
Intercambio de rol Base/Rover: compatible
UART: 2 UART
USB: 1
Protocolos: NMEA, UBX binary, RTCM 3.x
Tensión de funcionamiento: 4,5~6 V
Temperatura de funcionamiento: -40～85 ℃
Tamaño: 47,0 x 32,0 x 12,2 mm
Peso: 30 g (solo módulo)

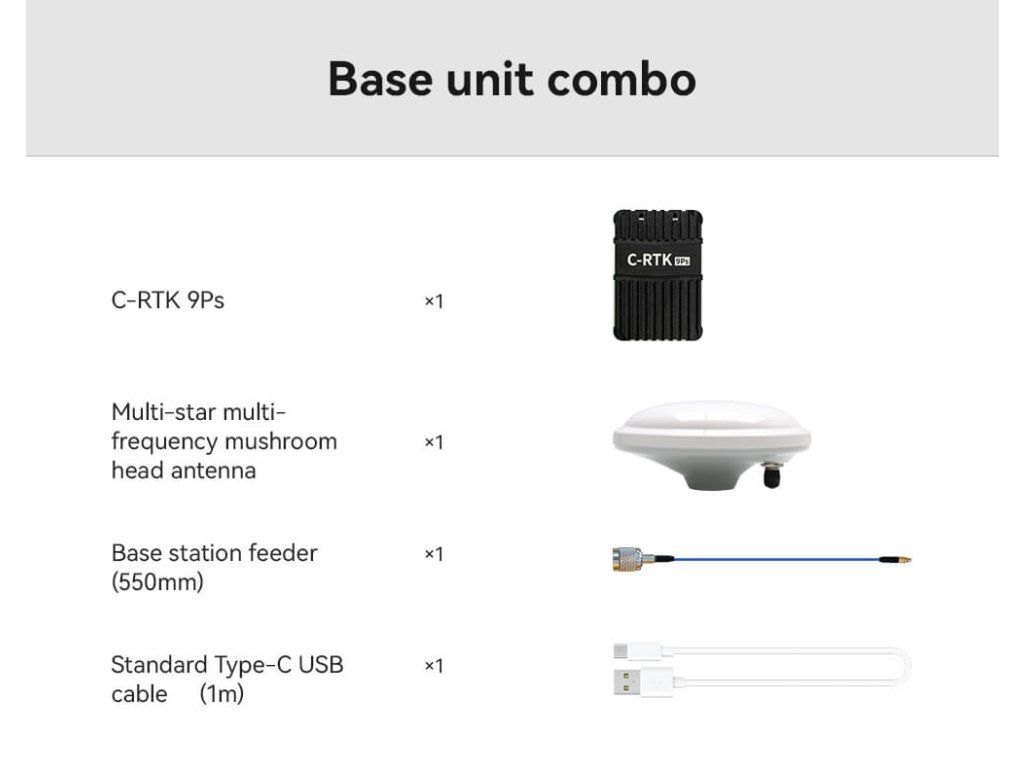

El paquete incluye:
1x C-RTK 9Ps
1x antena de cabeza tipo seta multiestrella y multifrecuencia
1x cable de alimentación para estación base (550 mm)
1x cable USB Type-C estándar (1 m)
