FC MATEKSYS H743-SLIM V3

Descripción detallada del producto

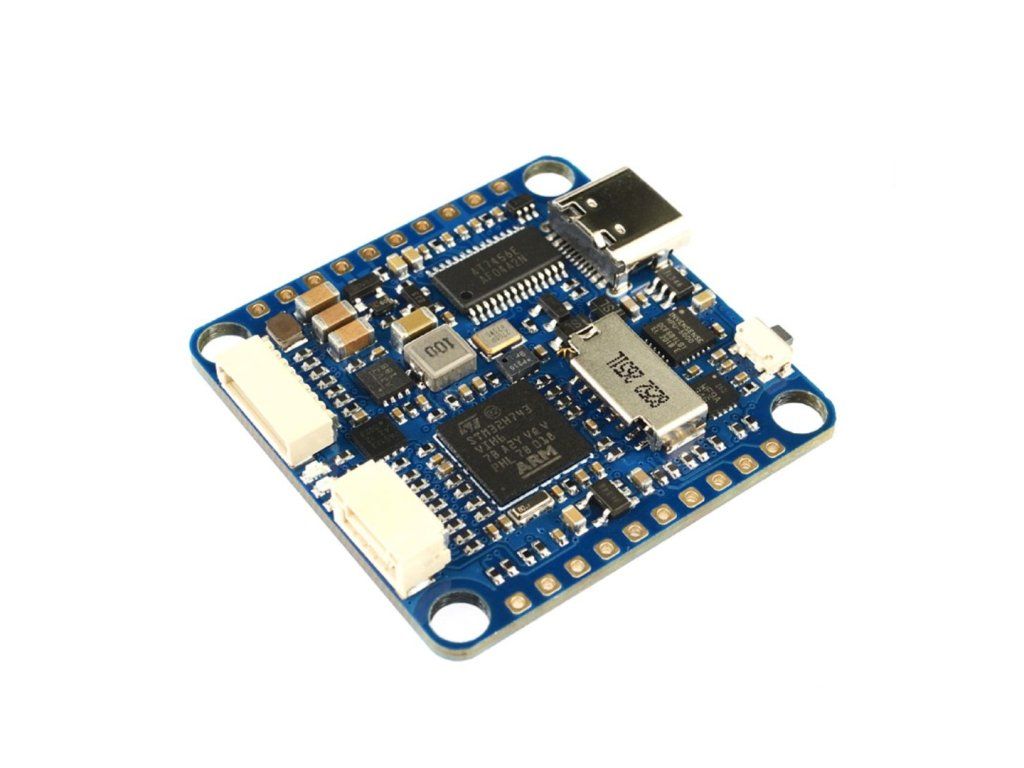

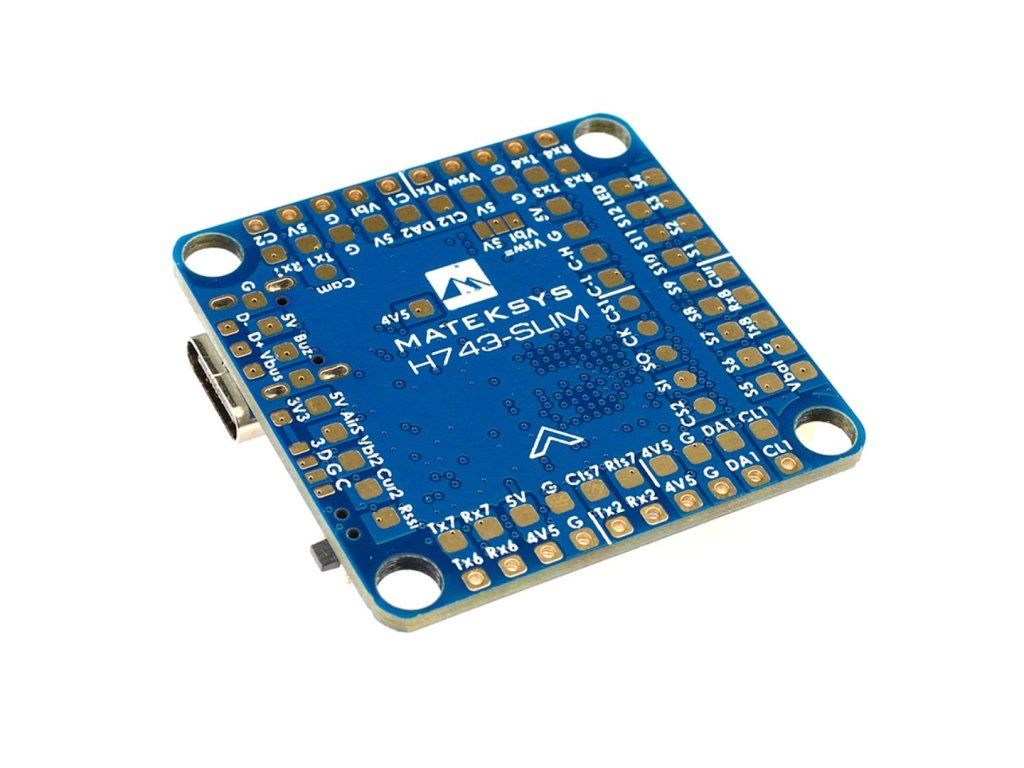

FС MATEKSYS H743-SLIM V3

El controladora de vuelo H743-SLIM V3 está equipado con un procesador H7 moderno y ultrarrápido que funciona a 480 MHz y ¡1 MB de RAM! Con solo 7 g de peso y unas dimensiones de 36 x 36 mm, incorpora un barómetro Infineon DPS310 de precisión, dobles giroscopios ICM42688-P e ICM42605, una ranura MicroSD para logging y 7 puertos UART — incluyendo compatibilidad con sistemas FPV como DJI.

Al igual que su hermano mayor, el H743-WING, incluye un puerto CAN BUS para conectar periféricos avanzados. Sin embargo, el H743-SLIM está más orientado a los quads, ya que carece de PDB y de varios reguladores de voltaje BEC, aunque sigue siendo lo bastante flexible como para usarse en diversos modelos RC, incluidos aviones de ala fija.

El H743-SLIM V3 es compatible con ArduPilot (4.2 o superior), BetaFlight (4.3 o superior) e INAV (5.0 y superior), lo que te da libertad para elegir el firmware que mejor se adapte a tu setup.

Especificaciones

MCU: STM32H743VIH6, 480 MHz, 1 MB RAM, 2 MB Flash
Board V1.0 IMU: MPU6000 (SPI1) & ICM20602 (SPI4)
Board V1.5 IMU: MPU6000 (SPI1) & ICM42605 (SPI4)
Baro: Infineon DPS310 (I2C2)
OSD: AT7456E (SPI2)
Blackbox: ranura para tarjeta MicroSD (SDIO)
7x UART (1,2,3,4,6,7,8) con inversión integrada.
13x salidas PWM (incluyendo el pad “LED”)
2x I2C
1x CAN
6x ADC (VBAT, Current, RSSI, Analog AirSpeed, Vbat2, Cur2)
3x LEDs para el ESTADO del FC (Azul, Rojo) e indicador de 3,3V (Rojo)
1x breakout SPI3
USB Type-C (USB2.0)
1x conector JST-SH1.0_8pin (Vbat/G/Curr/Rx8/S1/S2/S3/S4)
1x conector JST-GH1.25_4pin (5V/CAN-H/CAN-L/G)
Conmutador de entrada de doble cámara
Interruptor ON/OFF de alimentación filtrada 5V/Vbat
El OSD DJI FPV es compatible con cualquier UART libre

Alimentación
Entrada Vbat: 6~36V (2~8S LiPo)
BEC: 5V 2A cont. (máx. 3A)
LDO 3,3V: máx. 200 mA
Sin sensor de corriente integrado
El pad ADC Vbat2 admite máx. 69V (divisor de tensión: 1K:20K)
Consumo estático: 200 mA@5V con Betaflight, 150 mA@5V con ArduPilot

Firmware del FC
ArduPilot (ChiBiOS): MATEKH743
BetaFlight: MATEKH743
INAV: MATEKH743

Físico
Fijación: 30,5 x 30,5 mm, Φ4 mm con arandelas Φ3 mm
Dimensiones: 36 x 36 x 5 mm
Peso: 7 g

El paquete incluye:
1x H743-SLIM V3
6x arandelas de silicona M4 a M3
1x cable JST-SH1.0_8pin, 5 cm
2x conectores JST-SH1.0_8pin
1x cable JST-GH-4P a JST-GH-4P para puerto CAN, 20 cm
