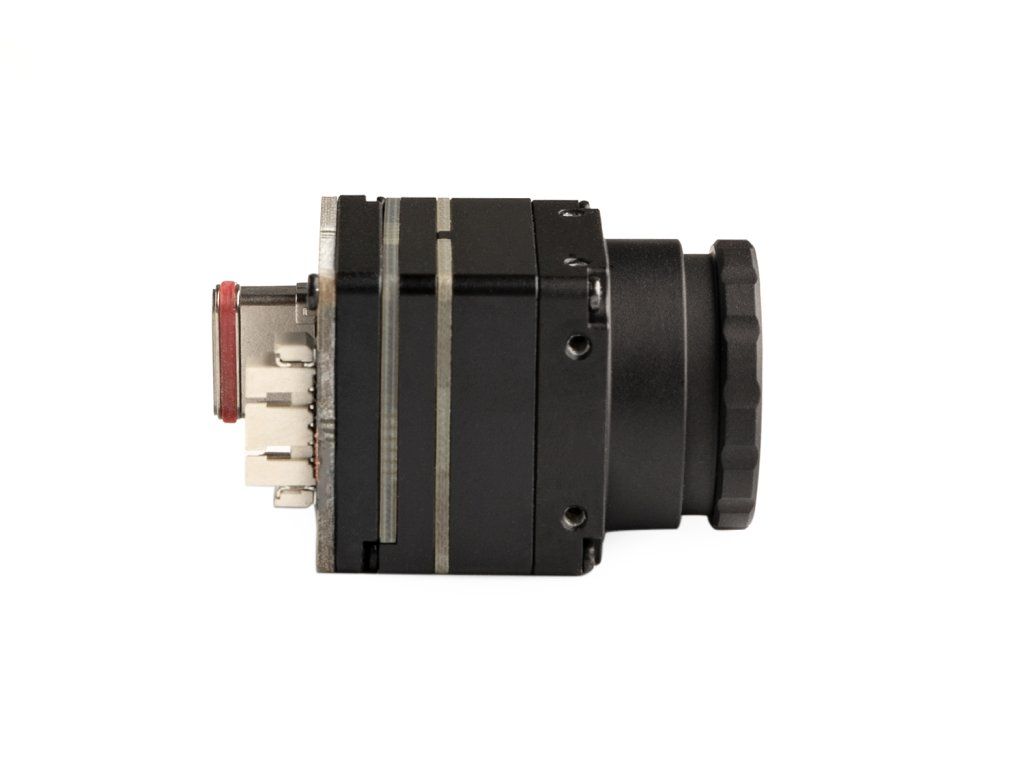

Cámara Térmica FPV Pilotix T256 CVBS+USB (9mm)

Descripción detallada del producto

FPV Thermal Camera Pilotix T256 CVBS+USB (9mm)

La Pilotix T256 CVBS+USB (9mm) es un módulo de cámara térmica compacta sin refrigeración diseñado para drones FPV, plataformas robóticas, monitorización industrial y sistemas embebidos que requieren visión térmica. Equipada con un detector de óxido de vanadio de alta sensibilidad, captura imágenes térmicas nítidas en condiciones difíciles como oscuridad total, humo, niebla y entornos de bajo contraste.

Gracias a su diseño de doble salida, el módulo puede transmitir vídeo analógico CVBS para gafas o transmisores FPV estándar mientras proporciona simultáneamente salida digital USB para grabación, procesamiento a bordo o integración con sistemas externos. Esto lo convierte en una solución práctica para operadores de UAV que necesitan tanto pilotaje en tiempo real como adquisición de datos térmicos.

Comparada con las versiones de menor distancia focal, la lente de 9 mm ofrece un ángulo de visión más estrecho y un alcance de observación significativamente mayor, lo que la hace más adecuada para identificar fuentes de calor lejanas, tareas de vigilancia y vuelos de inspección de precisión.

Características:
- Detector infrarrojo sin refrigeración de óxido de vanadio
- Resolución de imagen térmica de 256×192
- Detección térmica de alta sensibilidad de 25 mK
- Doble salida de vídeo: CVBS analógico + USB
- Lente de ángulo estrecho de 9 mm para observación a mayor distancia
- Múltiples paletas de visualización térmica
- Zoom digital continuo de 1,0× a 8,0×
- Funciones de volteo y espejo de imagen
- Carcasa compacta y ligera para drones FPV
- Diseñada para entornos de operación exigentes

Especificaciones:

Tipo de detector: detector infrarrojo de plano focal sin refrigeración de óxido de vanadio
Resolución: 256x192
Lente: 9 mm
Frecuencia de fotogramas efectiva: 25/50 Hz
Paso de píxel: 12 μm
FOV: H≈19,40° × V≈14,60° × D≈24,00°
Banda espectral: 8~14 μm
Diferencia de temperatura equivalente al ruido (NETD): 25 mK@25 °C, F#1.0, 25 Hz
Constante de tiempo térmica: <12 ms

Ajuste de imagen:

Corrección de no uniformidad: corrección por obturador / corrección por algoritmo sin obturador
Ajuste de brillo/contraste: 0~100, opcional
Polaridad/Paleta: White-hot/Black-hot/varias paletas admitidas
Zoom digital: zoom continuo de 1,0~8,0x (paso: 0,1)
Espejo de imagen: vertical/horizontal/diagonal

Parámetros eléctricos:

Vídeo analógico: PAL/NTSC
Vídeo digital: DVP/BT656/USB2.0
Interfaz de comunicación: UART/I2C/USB2.0
Entrada de alimentación: 5V
Consumo típico de la salida USB @25°C: <0,35 W

Características físicas:

Peso (sin lente): <7 g
Dimensiones (sin lente): 21x21x10,3 mm

Adaptabilidad al entorno:

Temperatura de funcionamiento: -40 °C~+80 °C
Temperatura de almacenamiento: -50 °C~+85 °C
Humedad: 5%-95%, sin condensación
Vibración: 6,06g, vibración aleatoria, todos los ejes
Impacto: 80g, 4 ms, onda de diente de sierra de pico final, tres ejes y seis direcciones

El paquete incluye:

1x FPV Thermal Camera Pilotix T256 CVBS+USB (9mm)
1x Cable de interfaz
