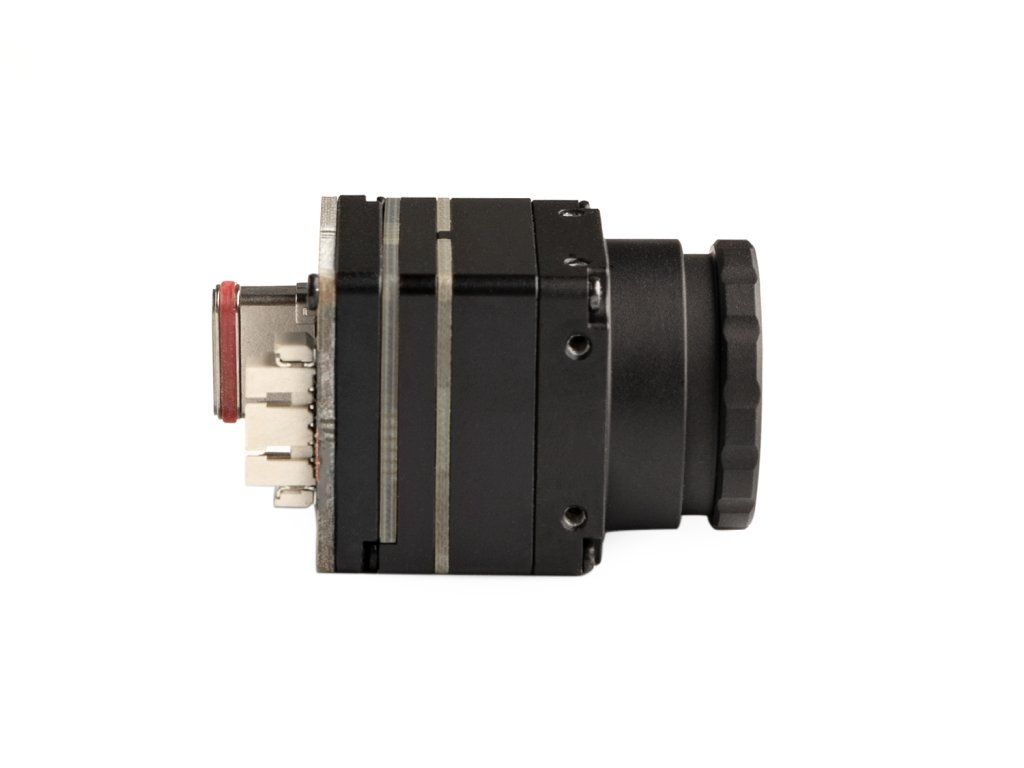

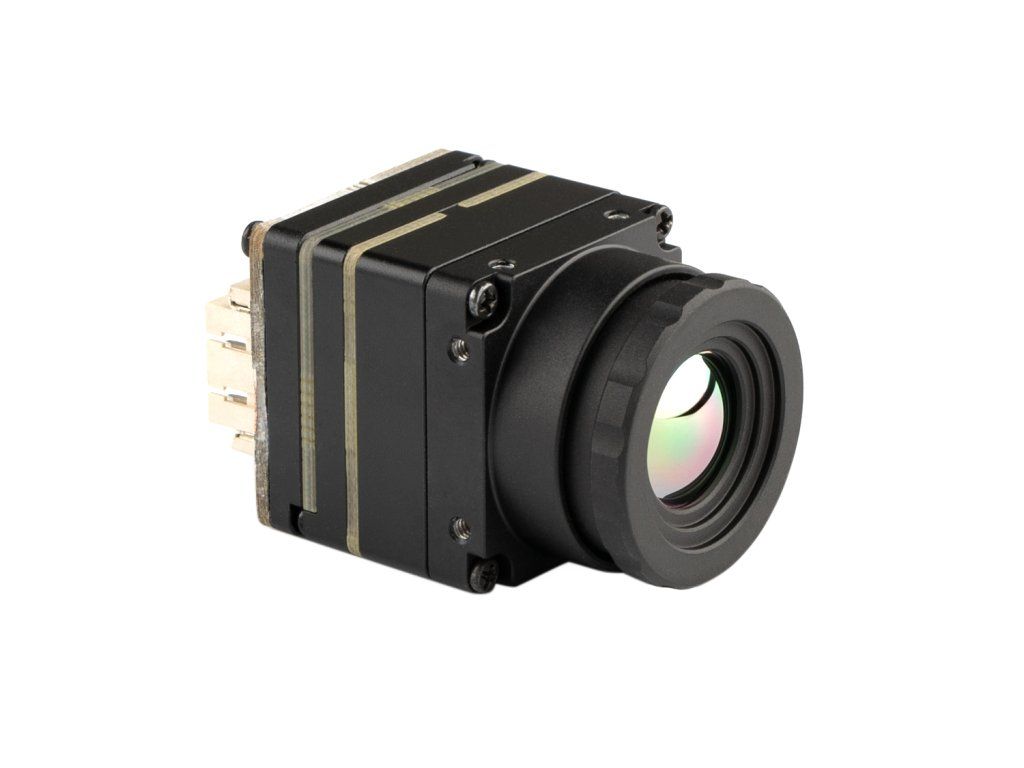

Cámara Térmica FPV Pilotix T256 CVBS+USB (4mm)

Descripción detallada del producto

Cámara Térmica FPV Pilotix T256 CVBS+USB (4mm)

La Pilotix T256 CVBS+USB (4mm) es una cámara de imagen térmica no refrigerada y compacta, diseñada para drones FPV, robótica, inspección industrial e integración embebida. Construida en torno a un detector infrarrojo de óxido de vanadio de alta sensibilidad, ofrece una visión térmica fiable en condiciones de baja visibilidad como oscuridad, niebla, humo o terrenos complejos.

Este módulo combina la salida analógica CVBS para uso directo con sistemas FPV tradicionales y la salida digital USB para conectar con ordenadores de a bordo, dispositivos de grabación o plataformas avanzadas de procesamiento de imagen. Esta funcionalidad de doble salida permite pilotar en tiempo real y capturar datos simultáneamente, lo que hace que la cámara sea idónea para operaciones de búsqueda, inspecciones técnicas, sistemas autónomos y proyectos UAV personalizados.

La lente de 4 mm proporciona un ángulo de visión equilibrado, apto tanto para la navegación como para la observación de objetivos, ofreciendo un compromiso práctico entre cobertura de escena y detalle de detección.

Características:
- Resolución térmica de 256×192 para imágenes de calor detalladas
- Alta sensibilidad térmica con NETD de 25 mK
- Doble salida de vídeo analógica CVBS y USB
- Compatible con sistemas de transmisión analógica FPV
- Admite múltiples paletas de color para la visualización térmica
- Zoom digital continuo de 1,0× a 8,0×
- Espejado de imagen en múltiples orientaciones
- Diseño compacto y ligero para instalación en drones
- Apta para operar en entornos exigentes

Especificaciones:

Tipo de detector: detector infrarfojo de plano focal no refrigerado de óxido de vanadio
Resolución: 256x192
Lente: 4 mm
Frecuencia de fotogramas efectiva: 25/50 Hz
Paso de píxel: 12 μm
FOV: H≈41,96° × V≈32,18° × D≈51,28°
Banda espectral: 8~14 μm
Diferencia de temperatura equivalente al ruido (NETD): 25 mK@25 °C, F#1.0, 25 Hz
Constante de tiempo térmica: <12 ms

Ajuste de imagen:
Corrección de no uniformidad: corrección con obturador/corrección por algoritmo sin obturador
Ajuste de brillo/contraste: 0~100, opcional
Polaridad/Paleta: White-hot/Black-hot/varias paletas compatibles
Zoom digital: zoom continuo de 1,0~8,0x (paso: 0,1)
Espejado de imagen: vertical/horizontal/diagonal

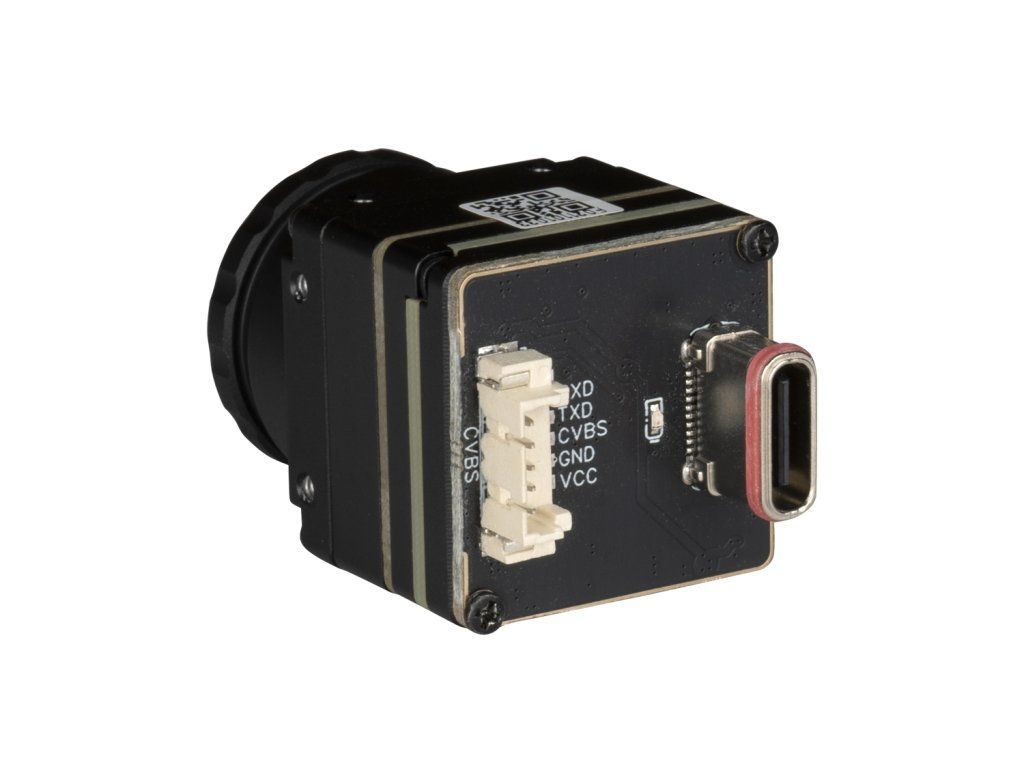

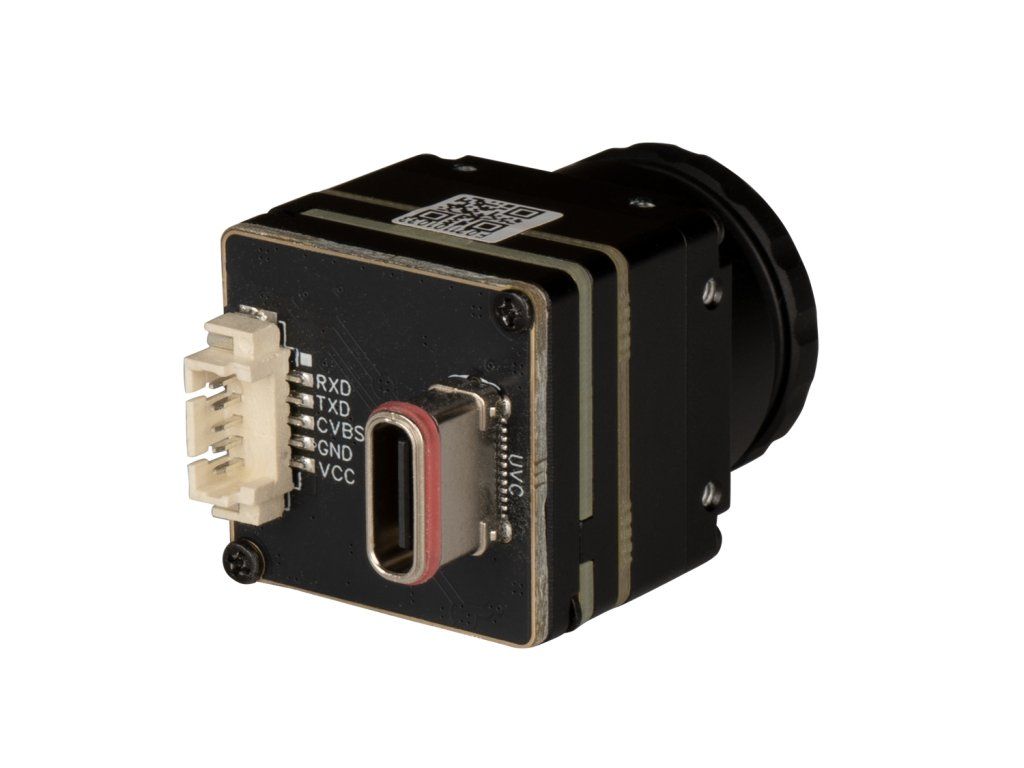

Parámetros eléctricos:
Vídeo analógico: PAL/NTSC
Vídeo digital: DVP/BT656/USB2.0
Interfaz de comunicación: UART/I2C/USB2.0
Entrada de alimentación: 5V
Consumo típico de la salida USB @25 °C: <0,35 W

Características físicas:
Peso (sin lente): <7 g
Dimensiones (sin lente): 21x21x10,3 mm

Adaptabilidad al entorno:
Temperatura de funcionamiento: -40 °C~+80 °C
Temperatura de almacenamiento: -50 °C~+85 °C
Humedad: 5%-95%, sin condensación
Vibración: 6,06 g, vibración aleatoria, todos los ejes
Impacto: 80 g, 4 ms, onda de diente de sierra de pico final, tres ejes y seis direcciones

El paquete incluye:

1x Cámara Térmica FPV Pilotix T256 CVBS+USB (4mm)
1x Cable de interfaz
