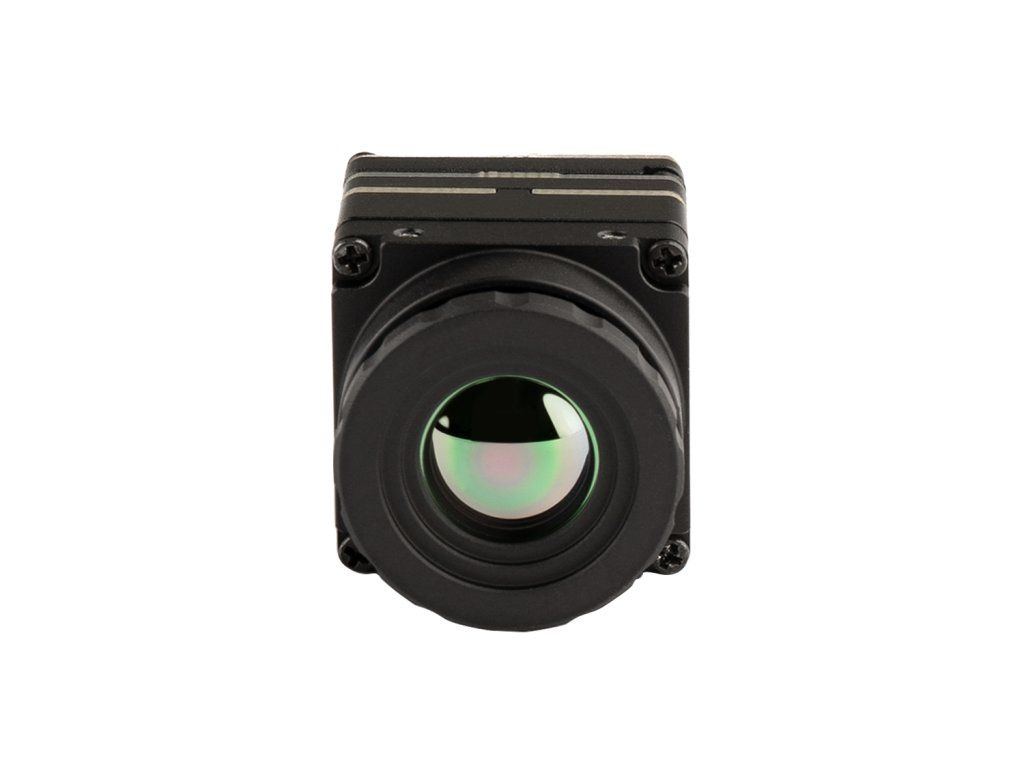

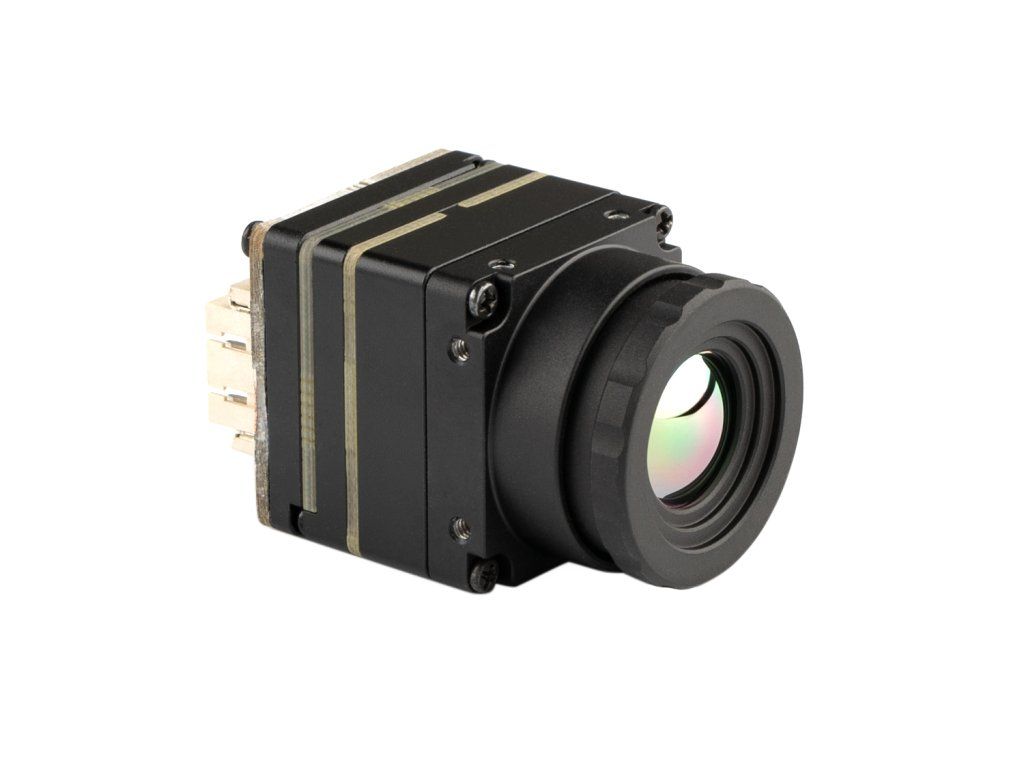

Cámara Térmica FPV Pilotix T256 CVBS (9mm)

Descripción detallada del producto

Cámara Térmica FPV Pilotix T256 CVBS (9mm)

La Pilotix T256 CVBS (9mm) es un módulo de cámara térmica compacta no refrigerada diseñado para sistemas FPV analógicos, vigilancia con UAV, aplicaciones de búsqueda y monitorización industrial. Utiliza un detector infrarrojo de óxido de vanadio para ofrecer imágenes térmicas fiables en oscuridad, humo, niebla y otras condiciones de baja visibilidad.

Esta versión incorpora salida analógica CVBS, lo que la hace compatible con los VTX, monitores y gafas FPV tradicionales. La lente de 9 mm proporciona un campo de visión más estrecho en comparación con las versiones gran angular, permitiendo una mejor detección y observación de fuentes de calor lejanas. Esto la hace idónea para reconocimiento térmico de largo alcance, tareas de inspección y operaciones de búsqueda aérea.

Su diseño ligero, bajo consumo y dimensiones compactas facilitan la integración de la cámara en builds de drones personalizados y proyectos embebidos donde se requiere vídeo térmico analógico.

Características:
- Detector infrarrojo de plano focal no refrigerado de óxido de vanadio
- Resolución de imagen térmica 256×192
- Salida de vídeo analógica CVBS
- Lente de 9 mm para observación térmica de mayor alcance
- Alta sensibilidad 25 mK NETD
- Múltiples paletas de visualización térmica
- Zoom digital continuo 1,0×–8,0×
- Funciones de espejo de imagen
- Formato compacto y ligero
- Apta para condiciones ambientales exigentes

Especificaciones:

Tipo de detector: detector infrarrojo de plano focal no refrigerado de óxido de vanadio
Resolución: 256x192
Lente: 9 mm
Frecuencia de fotogramas efectiva: 25/50 Hz
Paso de píxel: 12 μm
FOV: H≈19,40° × V≈14,60° × D≈24,00°
Banda espectral: 8~14 μm
Diferencia de temperatura equivalente al ruido (NETD): 25 mK@25 °C, F#1.0, 25 Hz
Constante de tiempo térmica: <12 ms

Ajuste de imagen:

Corrección de no uniformidad: corrección por obturador/algoritmo de corrección sin obturador
Ajuste de brillo/contraste: 0~100, opcional
Polaridad/Paleta: white-hot/black-hot/diversas paletas admitidas
Zoom digital: zoom continuo 1,0~8,0x (paso: 0,1)
Espejo de imagen: vertical/horizontal/diagonal

Parámetros eléctricos:

Vídeo analógico: PAL/NTSC
Interfaz de comunicación: UART/I2C
Alimentación de entrada: 5 V
Consumo típico @25 °C: <0,35 W

Características físicas:

Peso (sin lente): <7 g
Dimensiones (sin lente): 21x21x10,3 mm

Adaptabilidad al entorno:

Temperatura de funcionamiento: -40 °C~+80 °C
Temperatura de almacenamiento: -50 °C~+85 °C
Humedad: 5%-95%, sin condensación
Vibración: 6,06 g, vibración aleatoria, todos los ejes
Impacto: 80 g, 4 ms, onda de diente de sierra de pico final, tres ejes y seis direcciones

El paquete incluye:

1x Cámara Térmica FPV Pilotix T256 CVBS (9mm)
1x Cable de interfaz
